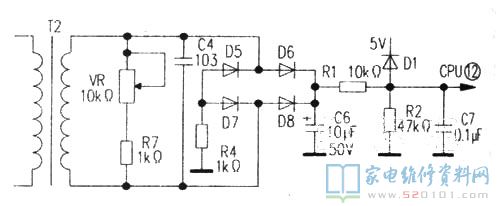

文中创作者依据实体绘制该电滋炉的有关电源电路如下图所示。过去的维修工作经验表明，这类故障多见功率调节电路故障，且通常全是因为功率调节电阻器接触不良现象而致。

最先对功率调节电阻器开展检查，但则是一切正常的。下面将图内全部元器件逐一开展检查，結果并没有发觉故障元器件。因此扩张检查范畴：对温度控制感应器、大功率取样电阻、三个电容器(髙压震荡、直流电过滤、沟通交流过滤)等开展检查或代用，但或是未发现问题，维修一时陷入绝境。

理智的实现研究后觉得，该故障归属于常见的功率调节电路故障，但该电源电路中全部元器件都查过，唯一沒有去查过的便是电压互感器。因此怀着试一试的念头测了一下电压互感器的次级线圈电阻器，竟然有2k，果真有什么问题，卸下来精确测量确认次级线圈已短路。因此从旧板上拆一个换掉，再调试一切正常。
