笔者接修一台尚朋堂SR-601A电磁灶安裝好适合的炒锅后，当电源插头插进220V电源插头的一瞬间，其无源蜂鸣器有“嘀”的一声校准提醒声，这表明MCU(HT46R47)集成ic已校准，并进到工作中提前准备。殊不知，按下SW1开重要时开关电源鲜红色标示灯不闪，电磁灶整体不工作中。

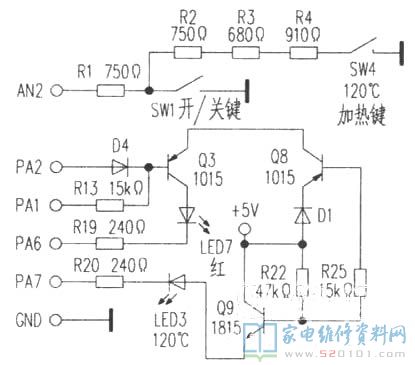

因此，为有利于电路分析与检修，笔者画出该灶按键显示电源电路中有关的整体电源电路，仅供参考。

在电磁灶一切正常状况下，按下SW1开重要时，数据信号根据R1送往MCU的温度测量的AN2⑥脚，MCU得启动数据信号，便命令PA6 16脚由原待机状态下的高电平变换为低电平，因此 5V经R22及R25至Q8基极得偏置电压，经变大后集电结电流量送往Q3发射极。此外，PA1端一样变换为低电平，经R13至Q3基极得偏置电压而关断，LED7(指示灯)得电照亮，表明电磁灶处在准备工作。若不按下加温各键，约5秒左右后MCU会全自动命令PA6重回高电平而关灯。这儿仅以按下120℃的SW4键为例子，其经R4、R3、R2及R1至AN2端120℃的信息内容，由MCU命令PA7端为低电平， 5V工作电压经R22使Q9基极得偏置电压，因此120℃的LED3加温显示灯被照亮，进而电磁灶进到一切正常的烹饪程序流程。根据以上电路分析，问题可能是AN2或PA6端存有着接触不良现象而致，虽然各管脚所检验的工作电压值是常规的。

对MCU HT46R47集成ic各管脚开展细心清除焊补后电磁灶即恢复过来工作中。
