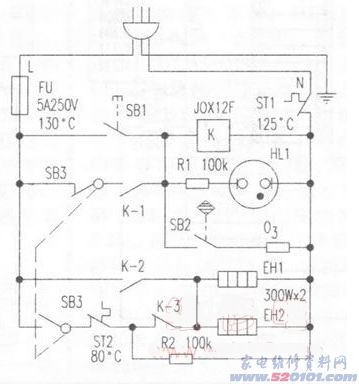

ZLP78光电消毒柜电路设计图见图下。图内EH1、EH2为高溫消毒电加热器，根据继电器K开与关接点K-2来操纵电加热器通／关闭电源。臭氧消毒机O3造成活性氧来消毒，由自动门电源开关SB2来操纵。
消毒时，接入电压，按住消毒按键SB1，继电器K受电吸合，开与关接点K-2、K-1接入，电加热器EH1、EH2受电发烫，臭氧消毒机O3，经自动门电源开关SB2受电造成活性氧，与此同时对物件开展高溫，活性氧消毒。K-1为继电器给予自维持开关电源，维持继电器K再次吸合，为臭氧消毒机配电。当消毒柜里温度升到温控器ST1姿势值时(125℃)，ST1动作断掉开关电源，继电器K跳停释放出来，其开与关接点K-1、K-2断掉，电加热器EH1、EH2、臭氧消毒机O3跳停终止消毒。必须对消毒物件开展隔热保温时按住隔热保温按键SB3，其开与关接点接入，开关电源经温控器ST2(80℃)继电器K的常闭接点K-3加至电加热器EH1、EH2一端，电加热器受电发烫对箱内物件升温。当柜里温度升到80％时温控器ST2姿势断掉开关电源，电加热器终止发烫。柜里温度降到60℃下列，温控器ST2接点全自动接入，EH1、EH2电加热器受电发烫。这般不断，完成隔热保温。
SB3为联动组合开关，这里可确保隔热保温和消毒不容易与此同时开展。
该消毒柜容易毁坏的元器件，除开电加热器EH1、EH2外，就数ST1温控器。由于其接点工作中电流量比较大，非常容易烧蚀。除此之外，ST1的温度控制特点突变也会造成消毒時间太长或不可以消毒等常见故障，可以用KSD302型5A／250V温控器拆换。
