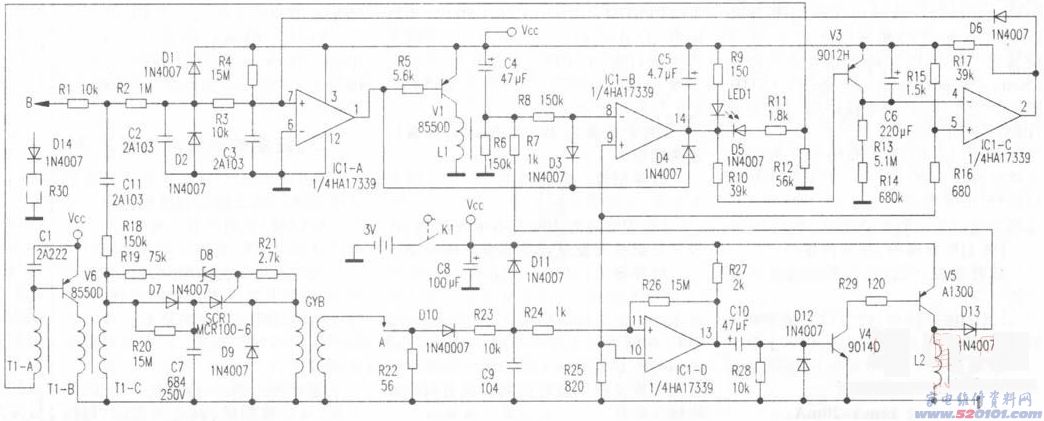

开启进水阀，压力拨动开关K1合闭，整体插电工作中。
1．点火电源电路C4与R6为延时电路(延迟時间10秒)，在延迟期内Ic1⑧脚电压高过⑨脚，14脚导出低电压，使V6和T1等构成的谐振电路起振，T1次级线圈磁感应的沟通交流电压经D7半波整流向C7电池充电。当C7电压充足高时，D8反方向穿透，SCR1开启极得电，c7的电流量经SCR1向高压包GYB初中级充放电，GYB次级线圈磁感应导出12kV髙压，对A点充放电；与此同时LED1点火显示灯亮，V1饱和状态导通，电磁阀保持电磁线圈L1得电姿势。R19、D8、R21为点火单脉冲工作频率控制回路，调R19与R21可调节点火工作频率，R11调节点火电流量。
2．吸阀电源电路点火髙压对A点(即电热水器机壳)充放电(点火间距为5mm)点火后0．5秒期内(延迟時间由R23、c9设置)，Ic111脚电压高过⑩脚，13脚导出高电平，经c10使V4导通，从而使V5饱和状态导通，电磁阀运行电磁线圈L2得电，天然气进到电热水器火排，0．5秒延迟完毕话V4基极电压低于0．5V，v4、V5截至，电磁阀运行全过程完毕。
3．火焰检测器电源电路(1)B点火焰检验探针检测到火苗时，在探针上造成负电压。即把B点的正电流旁通到地(电热水器一切正常点燃时，火苗仿真模拟电阻器R30电阻值约为1.5M，R30的值与探针的溫度反比)。
(2)当探针溫度充足，即仿真模拟电阻器R30低于3M时，经R18、C11藕合的正电荷流过D14、R30旁通到地，IC1⑦脚为负电压，①脚为低电频，V1饱和状态导通；与此同时经D3把⑧脚电压钳位在0．5V，14脚为高电平，终止点火。这时IC1①脚根据R5向V1基极给予工作中电流量，V1饱和状态，L1得电，电磁阀保持吸合，整体一切正常工作中。
(3)当探针检验不上火苗(如出现意外发动机熄火)时，B点不可以旁通正电流，IC1⑦脚为正电压，①脚为正电压，V1截至，电磁阀关掉，整体停止工作，以保障安全性。
(4)探针保护接地：当探针出现意外接地装置时，经R18、C11耦台的电压绝大多数经R1旁通到地，IC1⑦脚电公平于R4与R3 R2 R1的分压电路，Icl①脚为高电平使v1截至，电磁阀关掉，整体停止工作。
4．20分鐘按时电源电路在单脉冲控制板点火时，V3导通，强制性使c6两边电压为零，探针检验到火苗后，IC114脚为高电平，V3截至，C6根据R13、R14电池充电，约20分鐘后Ic1④脚电压小于⑤脚，②脚导出高电平，根据D6使IC1⑦脚为正电压，①脚导出高电平，V1截至，电磁阀关掉，整体停止工作。
