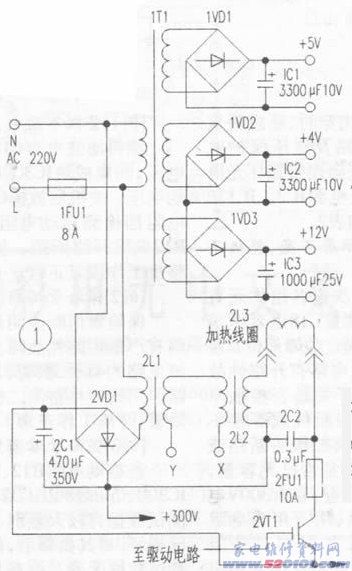

依据常见故障状况剖析，大部分是低电压、髙压电源电路及高频率谐振电路有关元器件毁坏而致。有关电路如下图1所显示，接入电源，220V沟通交流电压经保险丝管1FU1后分为双路，一路加至电源变电器1T1降血压，各自经三组整流桥堆1VD1、1VD2、1VD3整流器过滤后，导出 5V、 4V、 12V做为各集成化电路及风扇电机工作中电源。
另一路经整流桥堆2VD1整流器过滤后，导出 300V直流电压做为高频率谐振电路工作中电源。高频率谐振电路由电流量检验线圈2L1与2L2、串联谐振电容器2C2、加温线圈2L3和输出功率部件2VT1构成，2VT1被鼓励造成高频率交替变化大电穿过2L3造成交替变化电磁场，使放到加温线圈上边的炒锅磁感应高频率涡旋发烫。
开启顶盖，查验1FU1、2FU1均烧坏，表明电路有比较严重短路故障。维修时，先断掉2VD1电源键入端，安上1FU1(8A)保险丝管，插电精确测量1VD1、1VD2、1VD3导出端， 5V、 4V、 12V直流电压均一切正常。从而分辨，短路故障问题出在髙压电源电路及高频率谐振电路，各自查验2VD1、2C1、2L1、2L2、2L3、2C2及2VT1等相关电子器件，发觉2VD1已穿透、2VT1比较严重短路故障。2VT1系用3只同样型号大功率管并接构成，装在铝热管散热器表面，拆下来3只大功率管逐一检验无一幸免均被穿透。因为3只大功率管机壳型号规格烫印均被抹去，故依据该电磁炉耗电量输出功率以及高频率谐振电路规定，拟采用BU508D管(内有减振二极管)或BVcbo=1500V、Pcm=125W、Icm=8A的别的型号规格高频率大功率管代用(所代换的3只大功率管电气设备主要参数尽量一致)，随后拆换2VD1及2FU1，插电调试，电磁炉一切正常工作中，常见故障清除。
