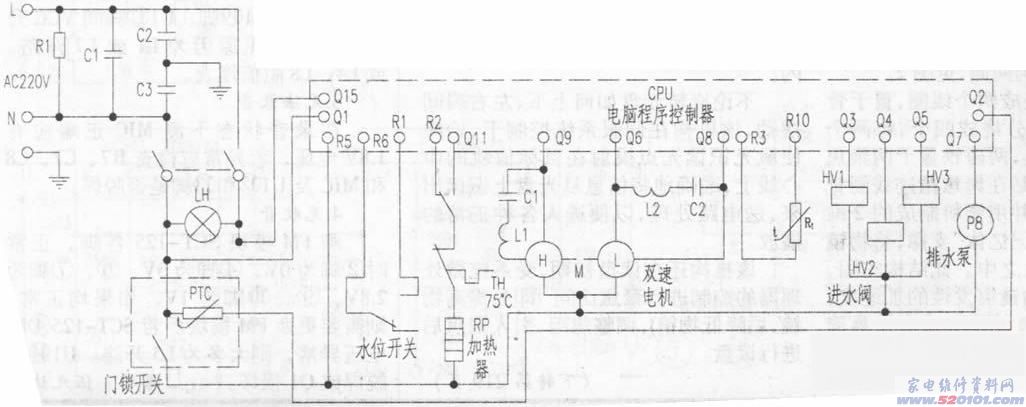

小鸭子XQG50-808自动洗衣机由开关电源电路、供电电路、加热电路、排水管道电路及操纵电路等几部份构成。整体电路如下图所不。
1.开关电源电路
接入AC220V电压后，电脑控制板Q1、Q15端通电，单片机设计CPU运行工作中，与此同时指示灯LH发光，这时全自动洗衣机进入待机状态，客户可轻按温控开关上的按钮来挑选程序。选择程序后，10秒左右以内不会再按压功能键，则全自动洗衣机便开始工作。程序运行后，电动门锁电源开关内的PTC经Q2端接入开关电源而发烫，使防盗锁内的电阻带形变，使门销电源开关接入，与此同时将机门锁住。假如机门没有关好，8秒左右以后，无源蜂鸣器警报，提醒客户把门关好。
2．供电电路
清洗程序运行后，CPU依据水位电源开关的情况来分辨水位是不是一切正常。该水位电源开关为双水位开关．內部的2组接触点各自检验高水位和低水位。假如挑选为高水位，而检验到R1端电位差为高电平，则判断高水位电源开关接触点未接通，CPU命令经Q3(Q4、Q5)，运行进水阀。当水位做到标准后，水位电源开关高水位点接入，R1端变成低电频，CPU命令关掉进水阀终止渗水。在进水全过程中，实际哪一个进水阀开启，要依据设置状况而定。如果是在预洗程序中，CPU向Q3端传出命令，使进水阀HV1得电，这时，会将A格内的肥皂粉冲入全自动洗衣机中。在主清洗程序中，则命令Q4端使进水阀HV2得电，肥皂粉盒B格渗水，如果是住浸洗程序，则温控开关向Q5传出命令，进水阀HV3得电，肥皂粉盒的C格渗水。
3.清洗电路
当CPU检验到已做到设置水位后，即实行清洗程序。这时。CPU更替传出命令经Q6和Q8端，使其周期性地接入或断掉，进而使清洗电机周期性地正转反过来转。
4．加热电路
假如在冼涤的一起还选用了加热程序，这时，CPU使Q11端获得命令，将电加热器RH连接电路，使全自动洗衣机内的水加热。加热全过程中，温控开关会自始至终检验R3和R10两边所接的温度传感器的电阻值转变，当温度做到设置溫度时，Q11端再度可控而使加热电路停止工作。
在加热电路中还接有温控TH，这也是一种安全性保障措施。万一因某些状况造成温度无法控制后，温度控制器可在75℃以内时将加热电路断掉。
5．脱干电路
清洗程序完毕唇，逐渐实行脱干程序，这时，温控开关Q7端获得数据信号，排污泵仍开始工作开展排水管道。排水环节中，电脑上自始至终检验R1端电位差，当R1端变成高电位时，Q9端使单速电机的快速绕阻H得电，电机逐渐高速运转开展脱干。
二、常见问题维修
1．没法实行程序，但电脑版表明一切正常。
这样的事情大部分是因为应用日久，使门电源开关部位出现偏位而致，也是有可能是电动门锁毁坏所造成。前面一种应调节门电源开关触点，后者则应拆换中控锁。
2．不实行清洗程序，电机不转。
查验Q6端和Q8端有没有更替的数据信号，若有，表明水位检验电路一切正常。如果没有，应查验水位电路；有数据信号而电机不转要查验电机电路是不是一切正常，触碰是不是优良。若电机有嗡嗡响声，则可能是运行电力电容器欠佳，应拆换之。
3．不加热
关键查验低水位接触点是不是接入，温度控制器是不是接入，加热器RP电阻器是不是在45Ω-55Ω中间，假如这种电路均一切正常，还需要查验温度感应器的电阻值是不是一切正常。
4．不渗水
通常情况下，进水阀工作中时应该有轻度的震动或嗡嗡响，若沒有表明该进水阀没有工作，用数字万用表测其电阻值应在3．5k-4．5k中间，很大、过小均应拆换，假如三个进水阀均不渗水，且不会受到多少水位操纵，则应查验水资源工作压力是不是一切正常，进水口是不是阻塞；若一切正常，很可能是电瞄板有常见故障。 [Page]
5．不排水管道
先查验排污管是不是阻塞，此外再查验Q7是不是有数据信号导出，若均一切正常，就需要查验排污泵是不是一切正常了。稀土永磁式排污泵，其电磁线圈电阻值一切正常时约为200Ω上下，若为罩极式离心水泵，其电磁线圈电阻值约为35Ω上下，假如电阻值误差过大，则应拆换。此外，当排污泵的枝条被脏东西卡死后也会导致这类常见故障，因此也需要檢查其叶面是不是旋转灵便。
