一、电路基本原理
1．臭氧消毒电路

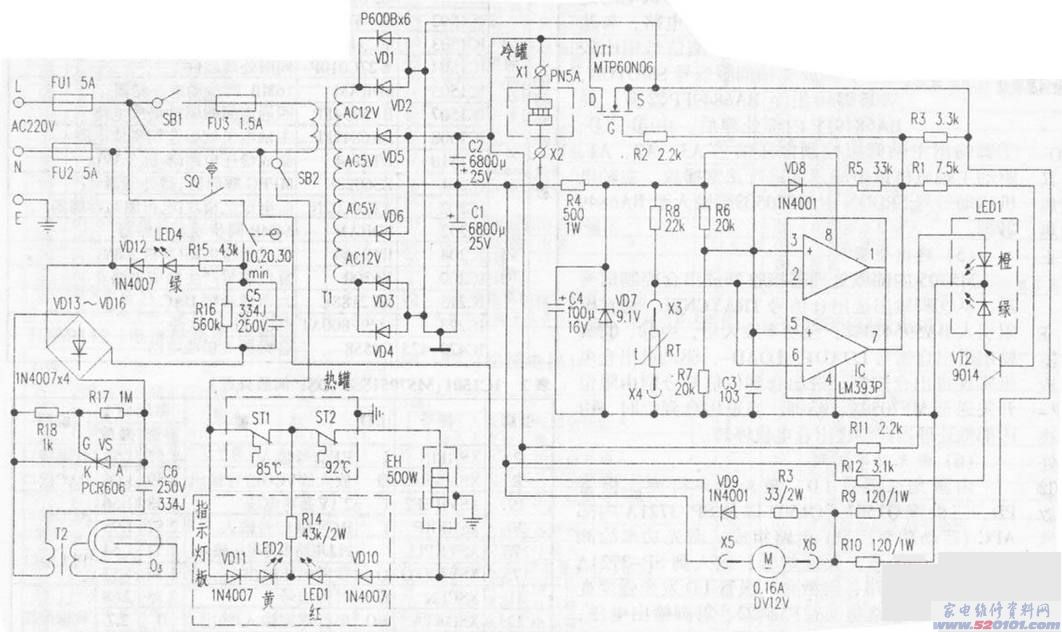

必须消毒杀菌，冷藏时，相关好消毒室箱门，自动门电源开关SQ受力合闭处在待机状态，接入开关电源，将计时器PT旋至10、20、30min任一定时档位，接入电路并逐渐倒数计时，消毒杀菌指尔灯LED4亮绿光。220V交流电源各自经商业保险断路器FU1、FU2、SQ、PT，由电容器C5、电阻器R16阻容降压。整流管VD13～VD16整流器，导出脉冲直流电压向电容器C6电池充电。与此同时该直流电压经电阻器R17、R18分压电路后，为单边可控硅VS的G极给予开启工作电压，VS关断，经C6向单脉冲高压变压器他的初中级孜电。因为VS轮番关断／截至，而C6随着充放电／电池充电，因此在T2的次级线圈磁感应单脉冲髙压加至活性氧放电管O3两电级充放电，水解气体造成一定含量的活性氧，进而做到消毒杀菌、冷藏的目地。当PT倒数计时完毕后，计时器全自动断掉开关电源，LED4灭掉，O3终止充放电，进行一次臭氧消毒全过程。
2．加热电路
闭台加热电源开关SB2，220V交流电源与加热温度控制器ST1、防空烧温度控制器ST2、加热管EH组成控制回路。加热显示灯LED1亮红比，EH逐渐对热罐里的水开展加热。因为隔热保温显示灯LED2被ST1短路故障，故LED2临时不闪光。当温度升至ST1的限制溫度(约96℃)时，ST1断掉，EH跳停中止加热，LED1灭掉，LED2亮白光，标示加热电路进到隔热保温情况。当饮开水或温度当然降低到ST1的最低值溫度(约88℃)时，ST1合闭，接入加热电路开关电源，LED2灭掉，LED1又亮，EH修复加热，循环往复，使温度维持在96℃-88℃中间。
3．制冷电路
闭台制冷电源开关SB1，220V交流电源经FU3加至环形变压器T1降血压，导出5V、12V2组工作电压经稳压管VD1-VD6全波整流，电容器C1、C2过滤后，由T1的核心抽头导出正开关电源做为半导体材料敛冷却器PN、风扇电机M的工作中开关电源。
由电压跟随器IC(LM393P)2个模块并接应用、负温度系数温度传感器RT及其外部元器件构成温度测量电路；由三极管VT2(9014)、场效管VT1(MTP60N06)构成全自动推动操纵电路；由功率电阻R4、电容器C4、稳压管VD7构成稳压管电路，导出9．1V平稳直流电压为温度测量电路、全自动推动操纵电路配电。9．1V工作电压经R6、R7分压电路后为Ic③、⑤脚积分电路键入端添加标准参照工作电压，RT与R8分压电路后为IC②、⑥脚正相反键入端添加溫度转变数据信号工作电压。刚插电制冷时，冷罐的温度较高，贴在冷罐壁外的RT阻值较低，IC②、⑥脚电位差小于③、⑤脚电位差，IC①、⑦脚导出端输出高电平。该高电平分两路：一路经R2加至VT1的G极，VT1关断，经VT1加至半导体材料致冷器PN两边(这时VD5、VD6因反偏而截至)，与此同时，12V经R9、R10和VD9、R3一起并接为风扇电机M给予快转开关电源。另一路经R1加至VT2的b极，VT2关断，制冷显示灯LED3亮绿光，标示制冷电路进到强制冷情况。当温度降低到5℃时，RT阻值升高到22．27k，IC②、⑥脚电位差高过③，⑤脚电位差，IC①、⑦脚导出端输出低电频，VT1、VT2截至。与此同时，因VD9反偏截至，12V工作电压压经R9、R10配电，变成慢转。这时，半导体材料致冷器PN两直流电压为5V，处在隔冷情况，LED3亮橙光，标示制冷电路进到弱制冷情况。当食用凉水或温度当然回暖到15℃时，制冷电路全自动转到强制冷，使温度控温在15℃-5℃中间。VD8、R5组成的钳位电路可确保控温区段，而不至于经常运行制冷。
二、故障维修
1．旋转计时器旋纽放置某按时档位，放手后全自动回到原点，不可以开展臭氧消毒。
造成该故障多是因实际操作计时器用力过猛使驱动力发条断裂，丧失离开时驱动力、定时器开关不合闭造成上述故障。用DFJ-30型／220V／1．6A计时器拆换，也可以用废弃鸿福扇的计时器代用。 [Page]
2．旋转计时器，活性氧显示灯亮，但不可以开展臭氧消毒。
故障状况表明交流电源进到消毒杀菌电路，不可以开展臭氧消毒多是消毒杀菌电路有关电子器件毁坏。应检商C5、C6、VD3-VD6、R16-R18、VS、T2及O3等电子器件。本例为C5塑封膜裂开，经测已穿透引路，可能该电容器抗压不足而致。用0．33uF／400V以上涤纶电容拆换后，插电调试，立式饮水机一切正常消毒杀菌，故障清除。
3．合闭加热电源开关，加热标示灯不闪，不加热。
此情况为交流电源末进到电路。查验FU1、FU2一切正常，是SB2烧毁造成上述故障。用KCD3-B型/250V／5A中小型电源总开关拆换，故障即清除。
4．合闭加热电源开关，加热显示灯亮，但不加热。
故障状况表明交流电源已进到电路，不加热可能是EH烧毁或ST2维护姿势断掉开关电源而致。测EH两脚电阻器约97Ω，表明EH完好无损，再测ST2两脚堵塞，ST2已姿势维护，可能是客户清洗饮水机之后装上水瓶座，误闭台SB2昕致。用螺丝起子轻按ST2中间的复缸按键，立式饮水机即恢复过来加热。
留意：该立式饮水机虽设定防干饶保护设备，若常常操作失误会导致永久毁坏，造成防空烧作用无效。
5．合闭制冷电源开关，制冷显示灯亮，但自始至终不制冷。
制冷显示灯LED3亮，表明制冷开关电源电路、温度测量电路、全自动推动操纵电路等业务一切正常，不制冷多是半导体材料致冷器PN穿透而致。拧出X1、X2布线螺丝，松掉PN两导线，用数字万用表Rx1挡测PN两边的正、反方向电阻器均为无穷(一切正常电阻器为2．5Ω)，PN已出穿引路。用TEC1-12705型／DC12V／5A半导体材料敛冷却器拆换后故障清除。
6．合闭制冷电源开关制冷显示灯亮，但凉水嘴出开水。
最先查PN能制冷，而造成出开水关键因素是风扇电机M不转，不可以为PN制冷时排热，PN的发热量根据铝热管散热器发送给玲罐水里，插电時间越长则温度越高。拆下来风扇电机M测两边电阻器一切正常，拿手转动旋转扁叶缓慢，是因电动机轴承比较严重缺油而致。用叉具撬出传动轴E型平垫圈，取下风扇叶片，用车用汽油棉球清理传动轴及含油轴承污渍，引入少量轻汽车机油成润滑黄油，装好风扇电机，插电调试，立式饮水机一切正常出凉水，故障清除。
