华生牌CR-18型电磁炉，开机输出功率显示灯(红色)和火锅店显示灯(翠绿色)亮，数码显示管表明至大功率“1800”，风扇旋转一切正常，不加热，无源蜂鸣器传出“滴滴滴……”警报声，没有问题编码表明，三十秒上下自动开关机。

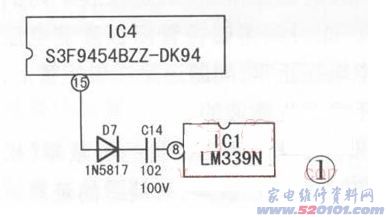

剖析维修：该设备MCU(S3F9454BZZ-DK94)及控制回路工作中一切正常。取下电磁线圈盘，取出电脑主板，用MF47型数字万用表R×1挡在路测开关电源一部分之外的几个电子管，发觉二极管D7在路正反面向阻值均偏小，有关电源电路见图1。取出D7，进行复测其正方向电阻为1k，反方向电阻为800k，表明损坏。该二极管型号为1N5817，用1N4007代用后调试，常见故障依然。

后想到《新式电磁炉用户手册》中详细介绍，加热电磁线圈两边外置的高阻值电阻易毁坏(阻值扩大或引路)，会导致电磁炉警报、不加热等常见故障。因此，在路检验五环高阻值电阻。当查验至R16时，果真有“状况”，R16的正反两面向阻值均超过额定值值510k很多，有关电源电路见图2。将其取出精确测量阻值已增加到550k。用同规格型号电阻拆换后上机操作实验，电磁炉加热等作用恢复过来。
