上海市产红心牌CFXB40-DS15型电饭煲选用全智能开展操纵，为有利于检修，小编依据实体测绘工程出该设备的电电路原理图(见图1、图2所显示)，仅供参考。

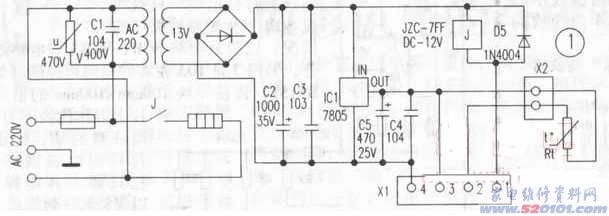

图1为开关电源一部分，装于电饭煲底端，RT为温度感应器，用以检验电饭煲发热器的温度。

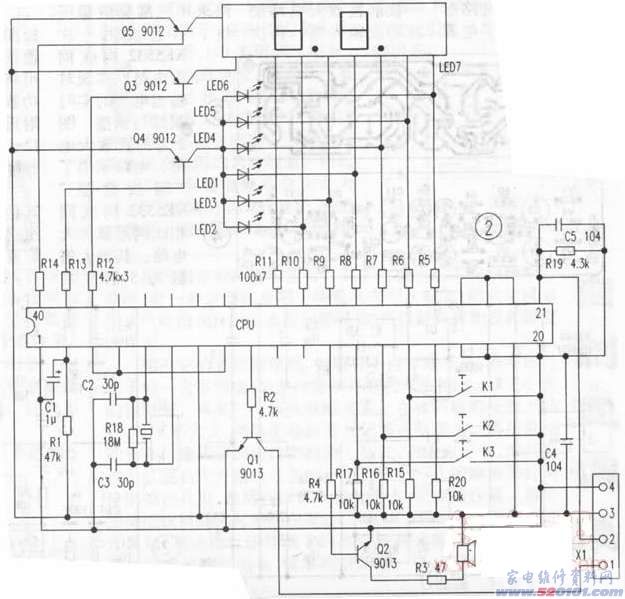

图2为CPU控制板，安裝于电饭煲的控制板上。图中各LED指示灯及轻触开关的功效各自如下所示：
LED1：做饭指示；LED2：快煮指示；LED3：熬粥指示；LED4：焖烧指示；LED5：蒸制指示；LED6：保温指示；K1：作用选择键；K2：关／保温键；K3：按时键。
