E01 短路（主感应器出现异常） E05 短路故障（散热器感应器）
E02 短路故障（主感应器出现异常） E． E06高溫（散热器感应器）
E03 高溫（主感应器出现异常） E07 低电压维护（小于150V）
E04 短路（散热器感应器） E08 高电压维护（高过250V）
E01 过零检验电路
文件目录
一、数码显示管表明故障编码
①、E1、E2、E3代码
②、E4、E5 、E6编码
③、E7、E8代码
二、通电没反应
①、烧保险丝管
②、低电压开关电源电路故障
③、直流高压电源电路故障
④、校准电路故障
⑤、晶振电路电路故障
三、检不上锅、有警报声
①、同歩电路故障
②、检锅电路故障
③、推动电路故障
④、电流量维护电路故障
四、不加温、无警报声
①、浪涌保护电路故障
②、18V低电压维护电路故障
③、IGBT的髙压维护电路故障
五、烧不沸水
①、电流量检验电路故障
②、炒锅温度测量电路故障
六、离心风机不转
附则：
①、集成ic引脚数据测试全集
②、电路电路原理图
美的MC-PSY20D电滋炉电路故障剖析
一、数码显示管表明故障编码
故障剖析： 发生编码故障，是因为炒锅温度测量电路；IGBT温度检测电路；过零检验电路；开关电源高压低压维护发生问题。 检验流程：
（一）、表明E1、E2、E3故障编码 ①发生该故障是表明炒锅温度测量电路中的温度传感器发生问题（断. 短路故障或电阻值转变），因而大家可将故障范畴精准定位在炒锅温度测量电路及主控芯片IC上。在其中表明E1时，包含有炒锅温度测量电路和过零检验电路。 ②把炒锅温度传感器插子从板上拔下来,用数字万用表测量其电阻器电阻值,常温状态温度传感器的电阻值是100K欧.因为温度传感器选用的是负温度系数原材料,其电阻值会由于环境温度的升高而降低.在测量中假如测量数值0欧或是电阻值无穷,就表明温度传感器早已短路故障或是短路,把温度传感器卸下来,换掉新的同样型号的温度传感器.通电调试一切正常,故障清除. ③假如温度传感器自身是好的，大家就可以把故障锁住在后级电路上，就务必通电对电路开展解析了。用数字万用表测量温度传感器的一端是不是有5V,主控芯片IC第25脚是不是有0.32V的电压，假如电压异常，大家就用万用表电阻档测量R6、R17、C5，测量CN2到主控芯片IC的25脚是不是通道，把有什么问题的元器件拆下来，换掉同样型号的元器件。假如元器件一切正常，我们都可以把故障锁住在IC上，把IC从板上卸下来，换掉同样型号，同尺寸的IC，通电调试，一 切一切正常，故障清除。 ④假如测量到炒锅温度测量电路没有问题，或是表明E1大家可明确故障点在过零检验电路。用数字万用表测量主控芯片IC的第17脚是不是为0.56V电压，要是没有0.56V电压，检验D300、D301、R308、R70、R71、C40、C11、Q4是否有毁坏,把损坏的元器件拆换，故障清除。假如电压一切正常则表明过零检验电路工作中一切正常，问题很有可能出現在主控芯片IC的自身。拆换上同样型号的IC后，通电调试一切正常，故障清除
（二）、E4、E5、E6编码 ①发生该故障是表明IGBT温度测量电路中的温度传感器发生问题（断、短路故障或电阻值转变），因而大家可将故障范畴精准定位在IGBT温度测量电路及主控芯片IC上。 ②把IGBT温度传感器从板上焊出来,用数字万用表测量其电阻器电阻值,常温状态温度传感器的电阻值是100K欧.因为温度传感器选用的是负温度系数原材料,其电阻值会由于环境温度的升高而降低.在测量中假如测量数值0欧或是电阻值无穷,就表明温度传感器早已短路故障或是短路,把温度传感器卸下来,换掉新的同样型号的温度传感器.通电调试一切正常,故障清除. ③假如温度传感器自身是好的，大家就可以把故障锁住在后级电路上，就务必通电对电路开展解析了。用数字万用表测量温度传感器的一端是不是有5V，主控芯片IC第24 脚是不是有0.58V的电压，假如电压一切正常，我们可以把故障锁住在主控芯片IC上。假如电压异常，大家用万用表电阻档测量R9、R23、C6，测量CN3到主控芯片IC的24脚是不是通道，把有什么问题的元器件拆下来，换掉同样型号的元器件。假如元器件一切正常，我们都可以把故障锁住在IC上把IC从板上卸下来，换掉同样型号，同尺寸的IC，通电调试，一 切一切正常，故障清除。
（三）、E7、E8编码 故障剖析： 发生该故障是表明电压检验电路发生问题（开关电源高压低压维护），因而大家可将故障范畴精准定位在开关电源高压低压维护电路及主控芯片IC上。 检验流程： ①最先用数字万用表测量交流电键入端是不是有220V的交流电流。假如该电压小于150V或是高过250V时电滋炉的高压低压维护便会姿势，这时的故障与电滋炉自身不相干。待配电电压恢复过来以后就可以清除该故障。 ②假如查验以上的电压是常规的，那麼就务必通电对电路开展剖析。在一切正常业务时，主IC第23脚的电压为3.73V上下。假如电压一切正常，但故障仍然存有，就表明主IC早已毁坏。假如电压异常，大家用数字万用表检验R38，R8，R18阻值是不是一切正常；检验C29、C4是不是有走电、穿透等状况。以上元器件只需在其中一个发生问题便会造成电压维护电路姿势，把毁坏的元器件卸下来，换掉好的同尺寸的元器件，启动一切正常，故障清除。假如以上元器件全是完好无损的，而故障仍然存有，则表明也是主控芯片IC自身毁坏。换掉好的同尺寸的主控芯片IC，启动一切正常，故障清除。 [Page]
二、通电无反映
故障剖析： 开启外壳，查验保险丝管是不是烧毁，如果有烧保险丝管，按照烧保险丝管开展检验。假如商业保险完好无损管，接好开关电源，用数字万用表测量三端稳压器7805的导出脚是不是有 5V的电压导出。要是没有此电压导出，则表明故障很有可能发生开关电源配电一部分。假如测量7805有 5V电压导出，可以用数字万用表测量主集成ic的第8脚电压，假如测量的电压是0V，则表明该故障很有可能由校准电路造成。假如测量的第8脚电压为 5V，表明校准电路一切正常，故障极有可能在晶振电路电路。
查验流程： （一）、烧保险丝管 ①因为此故障较为严重，一般含有其他的缘故一起发生，如IGBT。整流桥堆也一起穿透，换掉新的保险丝管后，不必立刻通电调试，不然会再造成烧保险丝管。用万用表查验IGBT，整流桥堆是不是穿透，把毁坏元器件卸下来，换掉同样型号的元器件。再用万用表去查验D21，R12，测量这两个元器件时务必卸下来才可以开展精确性的测量，把损坏的元器件拆换。 ②大家先短路三极管Q6的基极和发射极，这时不可以接电磁线圈盘。通电测量电阻器R59是不是有0.32V以内的电压，假如电压恰当，把三极管Q6的短路处断掉，接发布盘，通电调试一切正常，故障就可以清除。 ③假如测量得R59的电压与0.32V误差很大，那大家就需要到同歩电路和推动电路开展查验。假如以上2个电路也没有发现问题，那大家就需要对震荡电路开展检测了。在这儿最先要表明一点：在电滋炉能正常的业务时，决不能数字万用表对震荡电路开展电压测量。由于数字万用表自身具备一定的影响性，非常容易对震荡电路造成影响，进而会使IGBT损坏。在这个电路中大家选用电阻器法来查验，首行大家测量IC2-LM339的8、9、14脚的对地阻值是不是一切正常（详尽的电阻值请参考后边的数据信息测试大全），假如测量到的电阻值异常，大家就需要查验R46、R45、R33、D8-D11是不是有毁坏，把损坏的元器件拆换，随后再按第2步的方式 去做。假如以上元器件都一切正常，在其他方式都用用过的情形下，我们可以试着拆换IC2--LM339。
（二）、低电压开关电源电路故障
①低电压关键就是指：18V、12V、5V这三组开关电源。在其中的5V开关电源是给主控芯片IC配电的，如果该电压发生问题便会发生通电不启动的故障沒有5V电压导出。测量7805是不是有5V的电压导出，要是没有，大家再测量7805是不是有14V的电压键入，如果有，查验C36，EC16，EC12，D12是不是毁坏，把损坏的元器件拆换。假如以上的元器件没有问题，就表明IC4--7805坏，拆换后故障清除。假如7805沒有电压键入，再测变电器是不是有电压导出，要是没有便是变电器损已坏，把毁坏的变电器拆换后调试一切正常，故障清除。 ②沒有12V电压导出。测D13是不是有27V电压导出到Q11的集电结。如果有，而Q11沒有12V的电压导出，查验Q11，R64，EC11，Z3，D13是不是有毁坏，将受损的元器件更新后故障清除。假如Q11沒有电压键入，那大家再测变电器是不是有导出，要是没有就表明变电器已坏，把坏的变压器拆换，故障可清除。
③沒有18V电压导出。测量D14是不是有29V电压导出到Q10的集电结，如果有而Q10沒有18V的电压导出，请查验C38，EC10，EC13，Q10，Z7，D14，R62是不是有毁坏，将受损的元器件拆换，故障可清除。假如Q10沒有电压键入，再测量变电器是不是有电压导出，要是没有导出就表明变电器已坏，有电压导出便是D14已坏，把毁坏的元器件拆换，故障就可以清除。 （三）、直流高压电源电路故障 通电测量是否有220V的交流电流键入，沒有就表明电源插头已短路，拆换同尺寸的电源插头。再测量变电器的初中级是不是有220V/AC的电压键入，假如键入一切正常，而导出的电压异常，就表明变电器早已毁坏，把损坏的元器件拆换，故障可清除。 （四）、校准电路故障 大家先通电测量主控芯片IC的8脚电压，恰当数值5V。假如测量的电压为0V，则表明校准电路没有工作，查验是不是有5V的电压键入Q3的集电结，要是没有到5V开关电源请查验开关电源电路。如果有5V电压而主控芯片IC第8脚或是为0V。我们在关闭电源的情形下先清除元器件的问题，用万用表对Q3、R16、R61、R4、C7、Z1开展查验，以上元器件有毁坏的时候会造成校准电路异常工作中，导致不启动的故障，将受损的元器件更新后，故障清除。假如以上元器件沒有毁坏，8脚的电压又恰当，我们都可以明确为主导控IC坏，拆换同样型号的主控芯片IC，故障清除。 （五）、晶振电路电路故障 查验电容器C2、C3是不是穿透状况，假如这两个电容器发生问题便会造成异常工作中，假如以上电容器一切正常，再将晶振电路（4M）卸下来，换掉新的同尺寸的晶振电路通电调试，如果是晶振电路自身毁坏，则换掉好的晶振电路后故障清除。假如依然不可以启动，则只有是主控芯片IC坏，拆换同规格型号主控芯片IC，通电调试故障清除。 [Page]
三、检不上锅。有警报声
故障剖析： 发生该故障所涉及到电路有同歩电路、检锅电路、推动电路、过电流保护电路。理应用数字万用表根据测量关键环节电压来分辨故障所处在的电路，寻找对应的故障一部分可以按以下状况开展维修。 查验流程： （一）、同歩电路故障 ①大家通电对电路板开展剖析，在休眠的情形下，用万用表测量IC2的第13脚的电压是不是为一个高电平，因为13脚沒有下拉开关电源，只和PWM信号相连，因此测量到的高电平仅有1V上下。假如测量到的电压为低电频，大家再测量IC2的10、11脚的电压是不是一切正常（10脚：2.42V，11脚：2.82V），假如测量到的电压异常，大家再用万用表查验R35、R36、R37、R7、C16、C17、D19是不是有毁坏，把损坏的元器件拆换新的同样型号的元器件。故障可清除。 ②假如测量到IC2的10-11脚的电压一切正常，而13脚导出的电压或是为低电频，以上电压一切正常，大家就可以明确IC2-LM339早已毁坏，拆换后故障可清除。 （二）、检锅电路故障 ①先查验炒锅直徑是不是与规定一致，请使用MD专用型炒锅，查验2个接线端子排是不是松脱。 ②查验检锅电路的R13是不是引路，在休眠的情形下测量IC2的第4、5脚的电压，4脚是不是超过5脚，要不是，请到同歩电路中查验。如果是，测量IC2的2脚是不是有一低电频，如果是高电平，表明IC2已坏，拆换后调试一切正常，故障清除。 ③假如IC2的2脚电压为低电频，而故障沒有清除，这时故障就会有二种概率了，一种是IC2-LM339坏，另一种便是主IC坏，大家就需要分辨故障点的部位，把J11卸下来，测量主IC的18脚的电压是不是为高电平，如果是，就表明IC2-LM339已坏，假如测量到的电压为低电平，就表明主IC早已损坏，把以上的电子器件拆换，故障可排除。 （三）、光耦电路故障 ①大家先通电对光耦电路开展电压剖析，用万用表测量Q9的集电结是不是有18V开关电源，要是没有，请查验电路。如果有，请测量IC3-LM339的第9、11脚，这两个脚是光耦电路上2个电压比较器的参照电压有一数值（第9脚2.2V,第11脚比9脚高0.4V以内的电压）它与前面震荡拿过来的差分信号来做比较，其较为結果赠给Q8与Q92个三极管的基极作推动数据信号。 ②假如9脚的电压异常，请查验Q8、Q9、R34、R55、R59、R48、R53、D2，把存在的问题的电子器件柝出来，换掉同样型号的电子器件。假如9脚的电压或是异常，表明Z5的主要参数早已产生变化，拆换后通电调试一切正常，故障就可以排除。 ③假如在以上的流程中未能解决困难，大家就测量IC3的8-14脚的对地阻值是不是一切正常（其阻值请从后的数据信息测试大全中搜索），假如测量到的阻值异常，在第2步中又排除了周边元器件的问题，大家就可以分辨IC3-LM339早已损坏，拆换IC3，通电调试一切正常，故障排除。 （四）、过流保护电路故障 大家先通电对电源电路开展剖析。用数字万用表测量Z2的负级电压是不是为1.2V，假如测量到的电压异常，再测量Q5的基极电压是不是为低电平，假如为高电平，请查验电流检测电路，假如测量到的电压为低电平，请查验Q5、R43、D16、Z6、C22是不是有损坏，把损坏的电子器件拆换，通电调试一切正常，故障排除。
四、不加温、无警报声
故障剖析： 发生该故障所涉及到的电源电路有浪涌保护电路，18V低电压维护电源电路，IGBT的髙压维护电源电路，下边详细介绍其检修方式。 查验流程： （一）、浪涌保护电源电路故障 ①发生浪涌保护一般是开关电源中只是几百万分之一秒時间内的一种强烈单脉冲，为了更好地维护IGBT不会受到损坏，维护电源电路会导出一个低电平使IGBT停止工作，当浪涌保护器之后电源电路会全自动恢复过来 ②要是没有浪涌保护器影响而发生维护，先通电测量IC3电压比较器LM339的第2脚是不是为高电平，如果是低电平则表明有启动（这一脚与18V低电压维护电源电路的导出脚接在一起，这儿是排除18V低电压维护电源电路故障所做的剖析），测量IC3的4、5脚的电压是不是一切正常（4脚：8.02V，5脚：10V），假如测量到的电压异常，请查验R39、R2、R27、C30是不是损坏，把有损坏的电子器件拆换。通电调试一切正常，故障排除。 ③假如测量到IC3的4、5脚的电压都一切正常，而2脚导出的是低电平，因而可以确认是IC3损坏，拆换后故障排除。假如LM339的第2脚为高平电压很低，仅有0.6V，再测量主IC的19脚电压是不是为0V，如果是，就表明主IC早已损坏，拆换推新的主控芯片IC，故障可排除。 （二）、18V低电压维护电源电路故障 ①发生18V开关电源过低的情况下，为了更好地维护IGBT不会受到损坏，维护电源电路会导出一低电平，使IGBT停止工作。当18V开关电源一切正常后电源电路会全自动恢复过来。 ②假如18V开关电源发生维护，先测量IC3电压比较器 LM339的第1脚导出能否为低电平（这一脚与浪涌保护电源电路的导出脚接在一起，这儿是排除浪涌保护电源电路故障所做的剖析）。如果是低电平则表明维护电源电路已姿势，再测量IC3的6、7脚的电压是不是一切正常（6脚：10V，7脚：17.26V），假如电压异常，请查验R28，R21，R63，R15，Z4（10V稳压管）。对异常的电子器件开展拆换，假如拆换备好的电子器件后故障消退，则表明是电子器件自身产品质量问题。 ③假如以上测量到IC3的6、7脚的电压一切正常，而1脚导出的是低电平，这时大家就可以明确是IC3-LM339早已损坏，拆换后故障排除。假如LM339的第1脚为高平电压很低，仅有0.6V，再测量主IC的19脚电压是不是为0V，如果是，就表明主IC早已损坏，拆换推新的主控芯片IC，故障可排除。 （三）、IGBT的髙压维护 当IGBT的C极电压高过1135V时，维护电源电路会姿势。这时IGBT会终止功率。用数字万用表测量IC2电压比较器LM339的第1脚是不是为低电平。如果是低电平，表明维护电源电路已姿势。大家再测量IC2的6、7脚的电压，6脚的电压是不是低于7脚的电压，要不是，请查验R51、R56、R42、R20、C18、C31是不是有什么问题。把异常的电子器件拆换，故障可排除，假如以上测量到的电压一切正常，而1脚导出的或是低电平，就表明电压比较器IC2--LM339早已损坏。拆换后故障排除。[Page]
五、烧不沸水
故障剖析： 当电流检测电路导出一个不正确的高电压数据信号给主IC时，主IC会依据这一数据信号来调整PWM的数据信号导出，将功率减少。进而发生烧不沸水状况。当炒锅温度感应器磁感应不上溫度或温度传感器指数产生变化时，也会发生烧不沸水。例如炒锅的气温是70度，而温度感应器磁感应到的溫度却做到了100度，这一数据信号使到主IC操纵了PWM信号的导出，进而发生烧不沸水的状况。当应用的炒锅并不是美的的专用型炒锅时，出会发生烧不沸水状况。 （一）、电流检测电路故障 检验流程 ①大家先通电对电源电路开展解析了。用数字万用表测量主控芯片IC第26脚的电压是不是有0.46V的电压。如果有，就表明过流保护电路沒有姿势，大家再查验电压互感器CT1是不是一切正常，假如一切正常，这时我们可以明确是主IC已坏。假如电压异常，大家再查验D2-D7、R5、R24、VR1、R30、R31、CT1是不是有损坏，把损坏的电子器件拆换，故障排除。假如以上电子器件沒有损坏，电压又一切正常，我们可以明确是主控芯片IC坏，拆换后通电调试一切正常，故障排除。 （二）、炒锅温度测量电源电路故障 详尽的常规检查方式请参照炒锅溫度维修步骤。此外，要留意电滋炉对不一样材的炒锅，其加温的输出功率全是不一样的，大家只需拆换上美的专用型的炒锅，故障可排除。 六、离心风机不转 故障剖析： 发生该故障是表明离心风机光耦电路或是是离心风机自身发生问题，因而大家可将故障范畴精准定位在离心风机光耦电路，离心风机自身和主控芯片IC上。 查验流程： ①在有标准的情形下,将该离心风机卸下来，换掉一个好的同尺寸的电机风扇，开机运行，假如风功能一切正常启动运作，则表明是离心风机自身有什么问题，拆换离心风机后，故障可排除。 ②假如换掉新的离心风机后，故障沒有排除，就需要通电对线路板开展通电维修，最先测量是否有12V的推动电压，要是没有请查验电路。如果有12V，这时大家就务必充分考虑主控芯片IC的28脚是不是有高电平导出，如果有高电平数据信号导出，而故障沒有排除，大家就需要对Q1、Q2、R11、R3、D1开展查验，找到损坏的元器件，将损坏的元件拆换，故障可排除。假如主IC沒有高平数据信号导出，则表明主控芯片IC有什么问题，拆换同样型号的IC，故障就可以排除。 要是没有，我们可以明确是无源蜂鸣器已坏，将蜂鸣器柝出来，换掉一个好的无源蜂鸣器启动，蜂鸣声一切正常。故障排除。假如测量到主IC的21脚电压沒有转变，就表明主IC早已损坏，拆换推新的IC，通电调试一切正常，故障排除。

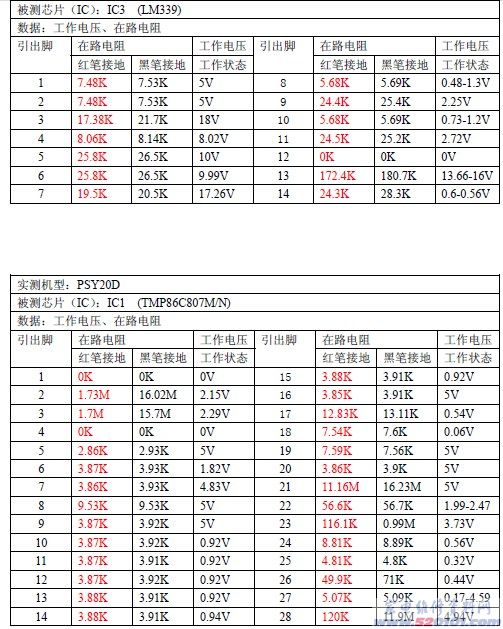

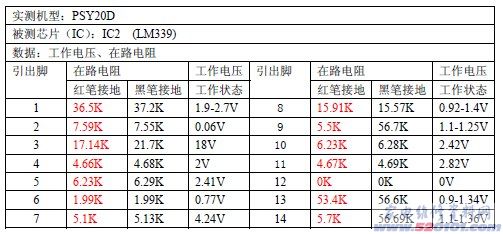

美的MC-PSY20D磁炉数据测试表

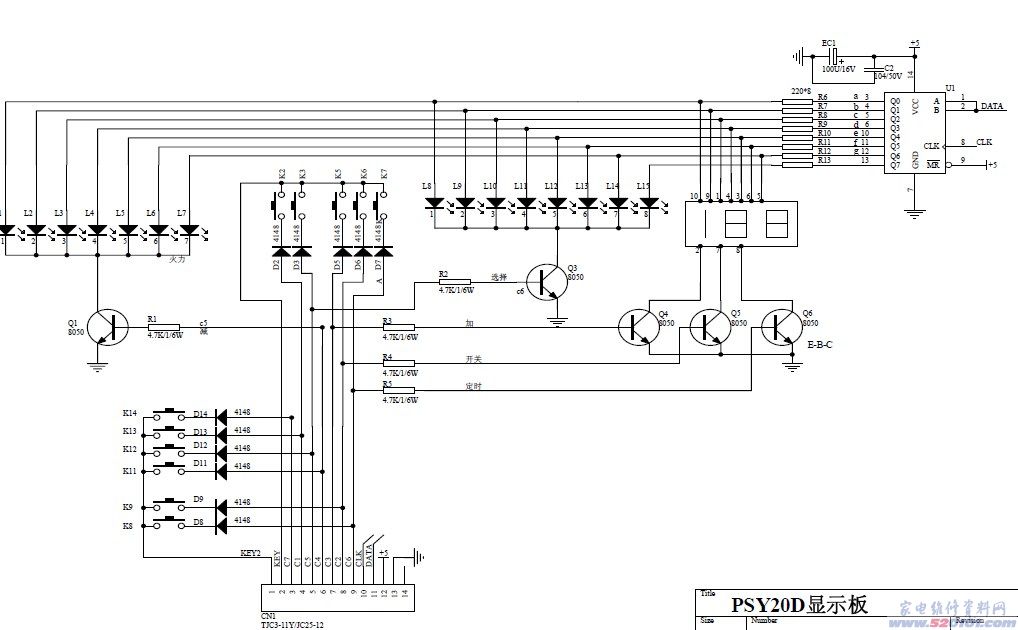

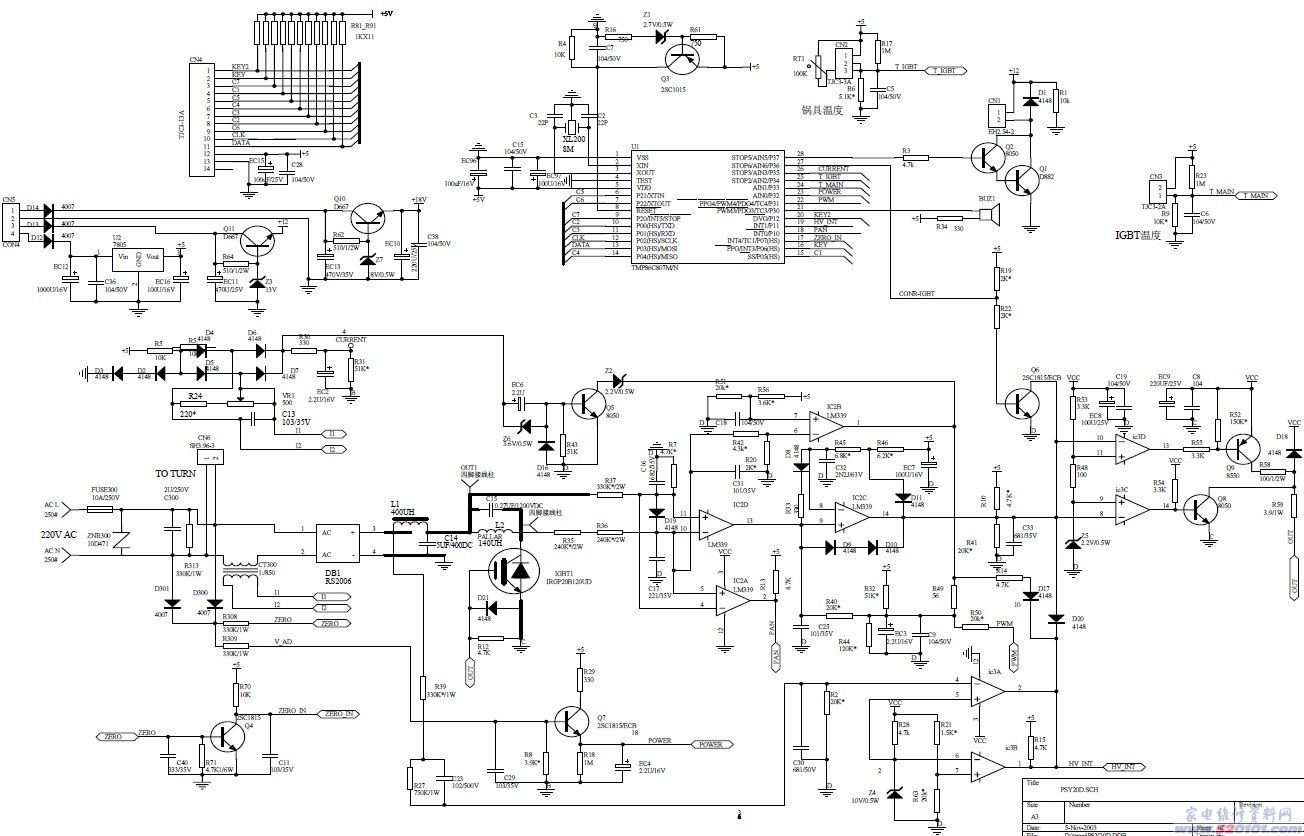

美的MC-PSY20D电磁炉原理图
