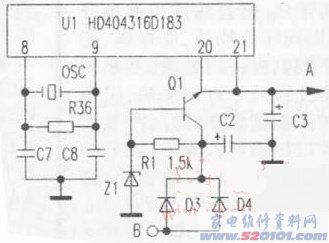

显示电源电路有关部分电源电路如下图所示。拆卸外壳，查验变电器次级线圈整流器后的2组电压一切正常。查u1⑧脚⑨脚晶振电路外部元件一切正常，剖析显示错码应是IC芯片复位异常。当显示错码时测C3两边(A点)电压为2．8V(一切正常为5V)，无显示时为0V，拆换C3失效。危害A点电压的另一元件为Q1，剖析Q1有两个作用：一是与C3、R1相互配合组成低电频复位电源电路；二是与Z1配台，复位后为U1给予平稳的5V工作中开关电源。测Z1一切正常。将Q1拆换后工作中一切正常。
