HW-03型电饭锅煮粥器(又被称为输出功率控制板)较大负荷1000W、导出电流量10A，具备4挡调节火力点，与电饭锅相互配合应用，不但能做饭，还具备煮粥、熬汤和煮肉类等各种主要用途。文中详细介绍该电饭锅煮粥器的电路图讲解及常见问题的维护保养方式。
一、电路图讲解

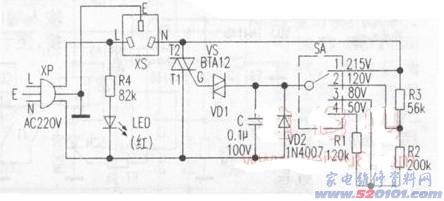

根据实体绘制电路设计图如图下所显示。

由电阻R4、发光二极管LED构成电源标示电源电路；电源电源插头XP、电饭锅电源插座XS、双向晶闸管VS构成电源主回路；调挡电源开关SA、电阻R3～R1，二极管VD2、电力电容器C、双重二极管VD1构成有级可调开启电源电路。
将XP接入电源，220V电源经R3～R1、SA向C电池充电，当充电工作电压做到VDl的转折点工作电压时，VD1导通，VS随着导通，电源主回路工作中。调整SA置1～4挡，将要电阻R3、R3 R2、R3 R2 R1相匹配连接电源电路，可以更改VS在电源交流电流正、负半周期时间的逐渐导通時间，进而获得215V、120V、80V、50V(带负荷实测值)四种不一样工作电压，以操纵电饭锅火力点高低，做到各种各样烹制要求。
二、常见问题维修
1．电源标示灯不闪，整体不工作中
此常见故障多因长期应用，电源电源插头L或N脚根处与敷铜钱相接处拉弧烧蚀空气氧化产生接触不良现象。消除金属氧化物，再次扭紧螺丝，必需时在表面中间加焊锡牢。
2．电源显示灯亮，电饭锅不热
指示灯亮表明电源已进到电源电路。常见故障多出现在开启电源电路好多个元器件，关键查SA、VD1和C，大多数为VD1穿透毁坏而不可以开启VS导通。用万用表测量双重二极管，正反面向电阻均为无穷则一切正常。次之是C穿透短路故障或引路，用0.1uF／160V(正本100V)涤纶电容拆换，常见故障就可以清除。
3.电源显示灯亮，输出电压很高，不可以变压
常见于双向晶闸管VS穿透造成T1、T2短路故障，相当于一根输电线接入电源主回路。关键因素是VS品质较差或电饭锅输出功率超出要求(乃至负荷短路故障)而致。用数字万用表Rx1挡测T1与T2间、G与T2间，一切正常的正反两面向电阻均为无穷，再测G与T1间，一切正常的正反两面向电阻在30～45Ω中间。若不符以上电阻电阻值则VS毁坏，拆换就可以。留意，安裝双向晶闸管需涂少量散热膏并与铝排热板装牢。
