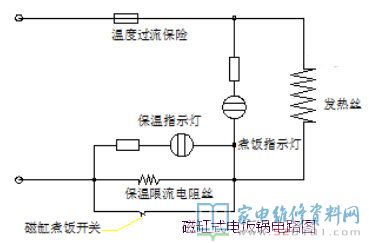

近期遇到有一些新手入门电子信息技术的好朋友，很有可能对简易的电饭煲常见故障并不是很掌握，今日特画了一个电饭锅电路图。供众多网民去剖析参照。

一、显示灯发光原理
1、煮饭灯与电热丝并接
2、保温灯与保温加热管并接
二、煮饭和保温原理
保温时煮饭电热丝和保温限流电阻丝串连。
在煮饭时短路保温限流电阻丝立即配电。
三、常见故障状况
1、保温灯或煮饭灯不闪：电灯泡和电阻器问题或灯的一端线有断掉。
2、保温灯和煮饭灯都亮：两灯的公共性线有断掉。
