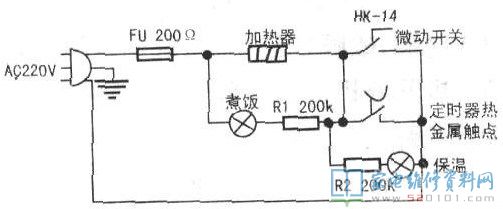

祥立XB-YC16-2型电饭锅，照实体测绘工程的电源电路见下面的图。煮饭时，内锅压下去温度控制器的限温磁瓦，根据传动系统杆顶开拨动开关，因而拨动开关在煮饭时是断掉的，计时器热金属片触点是合闭的，接入煮饭电源电路。AC220V工作电压加到加热器上，加热器逐渐发烫。与加热器并接的氖灯照亮，标示加热器已经工作上。自此，锅内温度持续升高，温度超出100℃，当饭熟抵达设置時间时，计时器热金属片因遇热姿势，触点分离，断开煮饭电源电路。这时，电阻器R1与加热器并接后，与电阻器R2串连，路线电阻器扩大很多，路线电流量减少很多，加热器所发送的发热量只够隔热保温用，煮饭标示氖灯灭掉，隔热保温显示灯照亮，表明电饭锅处在隔热保温情况。

一、常见问题检修

1、标示灯不闪，都不加温

（1)电源线插头线短路，导致标示灯不闪，加热器不加温，拆换电源插头。
2、电源线插头与电源插座烧蚀接触不良现象，导致不插电，用水果刀剃除烧蚀处并且用水砂纸擦洗整洁，使其触碰优良。
3、温度熔断器融断，拆换熔断器。
4、显示灯亮，不加温

（1）加热丝烧坏。800W-1000W的电饭锅，在常温状态，其电阻测量值约40n～50Ω．图2最大功率为400W，加热器电阻器为200Ω．假如测得电阻值为无穷，则证实加热丝已融断，应拆换同规格型号加热丝。
（2）电热丝变压器接地线因生锈或烧蚀松动，接触不良现象。应拧松螺帽，将接头处打磨抛光整洁，消除污渍，再次扭紧螺帽，使其触碰优良。
（3）电饭锅处在隔热保温情况，不可以煮开饭

（4）计时器热金属片触点烧蚀比较严重，触点不可以接入开关电源，因此加热器与电阻器R2串连传出的发热量不足高，只有隔热保温，应将触点擦洗整洁，使其接入开关电源或拆换计时器。
5、加热器被烧蚀或加热器布线端烧蚀、松脱不可以彻底触碰；回路电阻过大，导致加热器温度不高，类似隔热保温情况。将布线端扭紧或打磨抛光烧蚀处使触碰优良，必需时拆换发热管。
6、煮饭烧糊，一直加温

（1）双金属计时器的触点烧蚀比较严重，粘接在一起不可以分离，当做到饭熟设置時间时，两触点离不开，导致一直处在煮饭加温情况，不可以进到隔热保温情况。有时候乃至使金属片熔蚀，并将输电线、后盖烧融发黑。碰到这样的事情，仅有损毁解决。假如金属片触点还能修补，可以用螺丝起子将触点拔开，用水果刀剃除触点污渍，使触点触碰优良，或拆换计时器。
（2）拨动开关因机械设备撞击毁坏，使触点处在连接情况，煮饭时拨动开关不可以断掉，电饭锅一直处在加温情况。拆卸后盖．拆换拨动开关。
7、电饭煲锅体走电

（1）电气元器件返潮或內部渗水，造成机壳走电。这时，应擦掉內部的水份，将锅体处在火旁渐渐地驱潮烘干处理，用兆欧表精确测量对地绝缘层电阻值应在5MΩ以上。
（2）金属材料输电线的线芯碰壳，或困高温导线绝缘层损伤掉下来，并与锅身碰撞，导致走电。这时，应将绝缘层损伤处用绝缘胶捆扎好。
