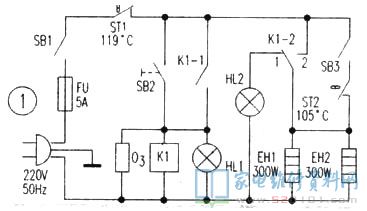

本电源电路如下图所示，合闭电源总开关SB1，轻按自校准消毒运行电源开关SB2，电压经熔断丝FU、SB1、消毒温度控制器ST1常闭触点，SB2加至沟通交流汽车继电器K1使其吸合，K1-1合闭并自我保护；另一组触点K1-2由常闭的“1”位转为开与关的“2”位，加热器EH1、EH2及臭氧消毒机O3均得电工作中，与此同时加热显示灯HL1闪光。当柜里温度升到119℃时，ST1触点全自动断掉，K1跳停释放出来，K1—1修复开与关情况，K1-2修复常开常闭的“1”位，HL1灭掉，O3停止工作，EH1、EH2跳停终止加热，完毕一次消毒全过程。

假如必须长时间的保温消毒，并不按压SB2，而合闭保温消毒电源开关SB3，电压便经FU、SB1、ST1、SB3、保温温度控制器ST2常闭触点，加至EH1、EH2两边逐渐加热，与此同时保温显示灯HL2经K1-2常闭触点“1”获电闪光。因为ST2比ST2的操纵温度低，故在保温消毒全过程中ST1的触点不容易断掉，仅有ST2起温度控制功效：当温度升到105℃以上时。ST2触点断掉，终止加热；当温度降到105℃下列时，ST2触点全自动校准合闭，又逐渐加热，这般不断，维持柜里温度在105℃上下。要终止保温消毒，只需断掉SB3便可。

二、其常见问题及缘故

(1)、高溫消毒时加热器不工作中：若HL1都不亮，一般为FU融断，电源线插头及SB1、ST1、SB2、K1-1、K1-2触点接触不良现象，若HL1标示一切正常，则为K1电磁线圈引路；

(2)、高溫消毒时加热不断：ST1触点粘接；

(3)、保温消毒时不加热：FU融断，SB1、ST1、SB3、ST2触点接触不良现象；

(4)、保温消毒时加热不断：ST2或ST1触点粘接；

(5)、O3不工作中：O3毁坏；

(6)、HL1或HL2没亮：HL1或HL2毁坏，K1-2常闭“1”位接触不良现象(对HL2来讲)。
