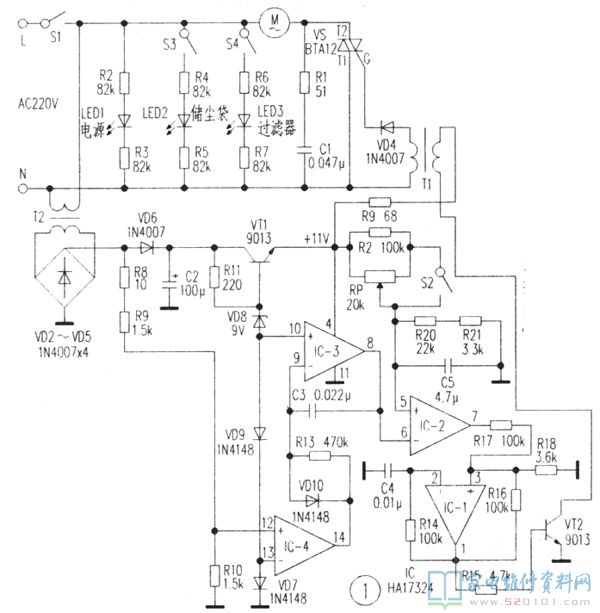

一、电路图讲解
1、作用显示灯电源电路
LED1为电源指示灯，按住电源总开关S1，LED1亮，表明电源开关接入。S3、S4为气体压力控制器，LED2为储尘袋满显示灯，LED3为过滤装置阻塞显示灯，各自受S3、S4工作压力情况操纵。
2、主电源电路
由单桐沟通交流串激电机M与双向晶闸管VS串连连接220V交流电源。根据更改双向晶闸管导通角，就可以完成变压变速目地。由R1、C1构成浪涌保护器消化吸收控制回路，以抑止对电器产品的影响及维护可控硅。
3、控制回路(1)电压跟随器
由四放大电路电子器件IC(HA17324)的IC-4、IC-3构成。220V交流电源经环形变压器T2降血压，全桥(VD2～VD5)整流器后，创建与交流电源维持同歩的单边脉动电流，并分为双路。一路经VD6防护，C2过滤后边加个串连稳压电源电路，因为VD8与VD9的功效，IC-3⑩脚、Ic-4 13脚各自钳位在1．5V和0．75V。另一路经R8、R9与R10分压后的过零抽样数据信号边加个IC-4 12脚，14脚导出高电平，该高电平经VD10、R13、C3成分的积分电路边加个IC-3⑨脚，经工作电压较为，由⑧脚导出脉冲信号边加个Ic-2⑥脚，给转速比调整给予同歩数据信号。
(2)转速比控制器
由IC-2以及外围电路构成。调整把手上的调节电阻器RP的电阻值，IC-2⑤脚电位差随着更改，与⑥脚给出的调变电位差相较为，住⑦脚导出的给出电位差经R17与R18分压后边加个波形产生器IC-1③脚，那样就能完成变压变速目地。
(3)波形产生器
由IC-1以及外围电路构成。导出波形力度尺寸(与Ic-1③脚工作电压的尺寸正相关)，IC-1①脚导出的波形加于三极管VT2的基极，经整形美容、变大加于脉冲变压器T1，藕合后导出单脉冲工作电压，经VD1整流器，向双重品闸管VS的操纵极G给予开启工作电压，使VS关断，串激电机M得电运行。调整RP的电阻值，就能操纵VS导通角尺寸，就可以更改M的转速比。
二、普遍故障检修
1．电源指示灯LED1没亮，电机M不转。故障状况表明交流电源未进到主电源电路，若俭查电源线插头、电源插头及电源总开关S1一切正常。通常为吸尘机卷线轮2个同舟导电性圆形与固定不动触碰簧片中间堆积污渍或簧片形变、损坏造成接触不良现象。用车用汽油棉球清理污渍后，用斜口钳调节簧片工作压力视角使其一切正常触碰，故障就可以清除。
2．按住电源总开关S1，电源指示灯LED1亮，电机M不转。
故障状况表明交流电源进到主电源电路，查验脉冲变压器T1及稳压管VD1
一切正常，电机M不转，可能是双向晶闸管VS穿透引路导致的。先用一根绝缘层导
线短路VS的T1、T2极M马上旋转，表明串激电机一切正常，故障在VS。该双向晶闸管外观设计及管脚排序如下图2所显示。用万能表R×1挡精确测量，好的管道的G极与T1极正、反方向电阻器在30～40Ω中间，G极与T2极正、反方向电阻器为无穷，T1极与T2极正、反方向电阳也是无穷，现测得G、T1、T2各极电阻器均无穷，从而确定，VS山穿(引路)造成电机M开关电源堵塞造成以上故障。用原形号BTA12-600或选抗压值≥600V、电流量≥12A别的型号规格舣向品闸管拆换，故障就可以清除。
依据故障状况剖析，多见为控制回路不工作中，可能是环形变压器T2烧毁，或串连稳压电源电路有关电子器件毁坏而致。检验T2次级线圈交流电流15V一切正常，遂精确测量IC开关电源脚④、11脚直流电压0v(一切正常应是11V)，表明串连稳压电源电路有故障。关闭电源逐一查验VD2-VD6、c2、R11、VD8、VT1等电子器件，发觉VT1的c—e极山穿(引路)，因为VT1毁坏终止向IC配电造成以上故障。拆换VT1(9013)，故障即清除。
4．电源指示灯LED1亮，电机M运行噪音大，有时候电机转速比减缓，吸头吸附力小。
依据故障状况剖析，多见为吸尘机使用年限较长造成电机电刷有故障。电刷若轻微破损的，会造成M运行噪音大，若比较严重损坏或触碰不及时，则造成M转速比减缓或不转。遇此故障，可根据调节电刷扭簧的工作压力看是不是解决困难，经上述维修若没什么进展的，则需拆换电刷(2个电刷与此同时转换为宜)使故嶂清除。
