一、维修准备工作
维修时卸掉灯管，从灯架两边R的塑胶罩中取下二块线路板A、B，把钨丝弹簧的四根布线1～4焊下，先后焊到灯管两边的钨丝管脚上，在市电引进端接好电源开关SW1和电源线插头。接好SW1是十分有必要的。小编在修理时发觉，不接SW1，在压接通电全过程中，多次毁坏电子镇流器，这是由于压接全过程中，通常会发生多次通、断的状况，那样会形成很高的尖单脉冲击穿电压易损元件。
二、维修流程

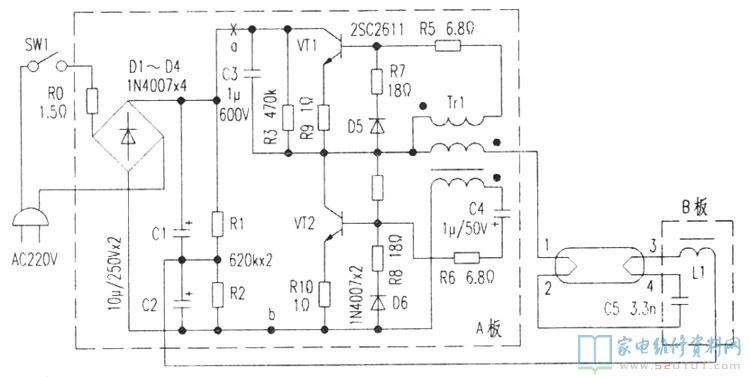

1．日日光灯较多的常见故障是灯管没亮，打灯无一切反映。最先，精确测量R0是不是烧断。R0自身便是起商业保险功效，一旦过电流便会烧断，以防毁坏大量的元件。有的电子镇流器在R0处接的便是0．5A的保险丝管。若R0烧断，必存有过电流常见故障。拆换R0时在a处断掉(见图下)，用指针式万用表R×10k挡测市电导线两边的电阻应是2M以上(R1 R2的串连值)；互换直流电流表检测，也应一样。若为∞，整流管中有二极管烧断；若低于2M较多，则C1、C2走电；若此电阻值符合规定，可放电测a、b二点间直有大概300V的直流电压。但有时候一加电就烧断R0，这也是整流管中有短路故障的二极管，应逐一精确测量D1～D4的正反两面向电阻。整流二极管毁坏的可能性不大，而耦合电容毁坏的较多，尤其是像图下那般，C1和C2串连应用，会造成链式反应，一个电容器穿透，另一个也随着毁坏。拆换时，最好是采用抗压300V的电容器。2．在明确整流器低通滤波器优良后，再下手查验之后的电源电路。因为a处断掉，用数字万用表Rx10k挡正测a、b二点间的电阻(红直流电流表接b，黑电笔接a)，此值应超过500k。若为∞，应查R10、VT2的c-e极间是不是烧断；若在470k上下，则在VT2的c-e极间比较严重走电，乃至短路故障，这儿明确提出一个非常容易错判的问题，当测a、b中间的电阻时仅有30k上下，好像是VT2走电，其实不是，由于用10k挡精确测量，表内9V工作电压加进a、b间，给VT2引入偏流，VT2处在关断情况，因此c-e间电阻小，并不是走电。
3．明确a、b间电阻恰当后，用万能表R×1k挡测VT1和VT2的2个PN结电阻，大概分辨这二只三极管的特性。特别注意的是，测VT1的PN结电阻时，要断掉R5，才可以得到恰当读值。用R×1挡测R5至R10的电阻值，这种电阻都是有烧断的事例。烧断R9、R10也是普遍的，这二只电阻应用太久电阻值会提升，只需他们的值超过2Ω，电源电路就不易起振，灯不闪，应主要查验。对于D5、D6、C4的抗压较高，磁芯变电器Tr1绕组线径粗，绝缘层也好，这种都不太可能毁坏。
4．通过以上静态数据精确测量，查验完常见故障元件，把电源电路还原，认真仔细一下电路板上的点焊及元件有没有短路故障、碰触、松脱、破裂的地区。经校准准确无误后通电，大部分状况下，同日光灯都能恢复过来工作中，但还将会发生下列常见故障，应逐一清除。
(1)依然发生过电流，再次烧R0，这主要是VT1或VT2的c-e间抗压降低，存有髙压软穿透，务必采用抗压充足的三极管拆换。此外，C3或C5的抗压不够，用数字万用表查验不出来，最好是焊下用500V的接地摇表测它的绝缘层电阻应是∞，不然视作走电。
(2)灯管两边泛红，色度显著不够。这时，最先用万用电表的沟通交流挡测灯管两边的工作电压，应是100V上下。这仅为标准值，并不是是具体数，由于灯管两直流电压波型并并不是规范的正弦波形，且工作频率在20kHz以上，超出数字万用表的频响范围。若此工作电压小于100V较多，可能是VT1或VT2的功能降低，关断水平不够。无数字示波器的情形下，用数字万用表测两管的b—e极工作电压约为-0．4V，若误差很大，乃至为恰逢，表明管道未处于饱和状态关断情况，宜换管道实验，不必盲目跟风调节电源电路。
若灯管端压已达100V，依然闪光异常，则是灯管特性不佳。通常判断眼光灯管优劣，仅仅测其钨丝电阻，若灯丝未断，管中无大规模变黑，就视其完好无损。可是，伪劣灯管虽其钨丝未断，管中无变黑的印痕，但却不可以正常的应用。
(3)灯管色度不够，管中有螺旋形的焦距，这也是穿过灯管的电流量小，其生要缘故是C5的容积降低过多，何不在C5两边并接一只2.2nF/630V的电容器试一下。各种各样型号的电子镇流器中，串联谐振电容器C5的容积不一样，大概在3～10nF中间，其容积过大或过小都是会使灯管不可以一切正常闪光。
5．待电子镇流器工作中一切正常后，通电10分鐘，关闭电源，马上手去摸各元件，看能否有升温出现异常的元件，关键是VT1和VT2，仅有微温，才算是正常的的。
