格力空调“日光格格”QG15型干衣暖气机

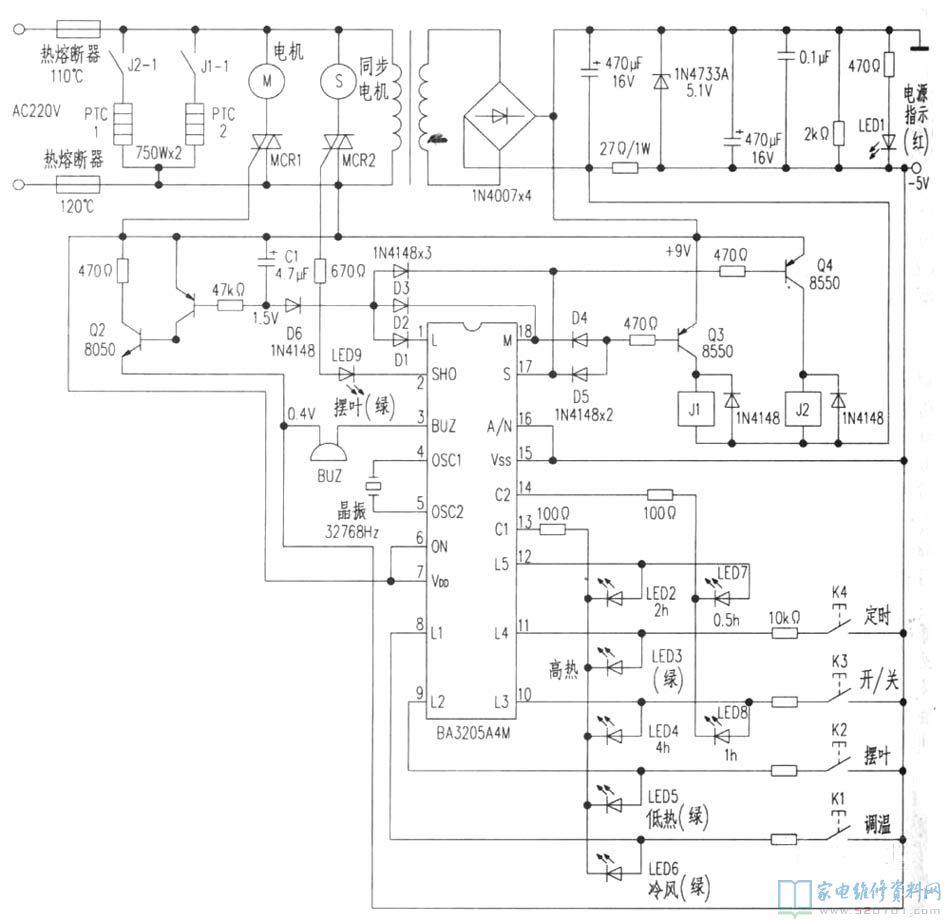

格力空调“日光格格”QG15型干衣暖气机以BA3205A4M为关键，操纵PTC电加热器发烫，离心风机吹风机，完成供暖或干衣作用。整体电源电路如图下所显示。

一、电路图讲解

1．电路220V电压经变电器和全桥整流器、电容器(470uF/16V)过滤后，得到 9V直流电压为汽车继电器J1和J2给予工作标准电压。该9V工作电压还经27Ω/1W功率电阻和5.1V稳压极管稳压管后，获得-5V直流电压，为控制回路BA3205A4M给予工作标准电压。插电后，鲜红色发光二极管照亮，表明电源电压一切正常。

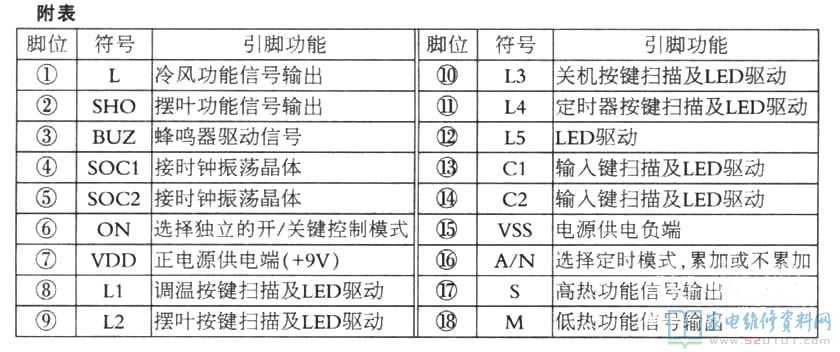

2．系统控制电源电路 系统控制电子器件(BA3205A4M)管脚作用见附注所显示。

按运行／关掉键K3开机后，按一次溫度选择键K1，排风电机以脑中风运行，以扩大运行力，以后全自动转至弱风情况。这时BA3205A4M电源电路①脚导出低电频，经D1、D6使Q1导通，Q2饱和状态导通，开启晶闸管MCR1，使排风电机M工作中，暖气机进到送冷风情况，翠绿色冷风LED6标示发光二极管照亮，再按K1一次，①脚修复高电平，第18脚导出低电频，一路根据D2保持MCR1导通工作中；另一路经D4使Q3(8550)导通，汽车继电器J1得电吸合瓷器发烫使PTC1插电工作中，暖气机进到超低温工作状态，低烧标示LED5闪光，第二次按K1，BA3205A4M 18脚修复高电平，第17脚导出低电频，在其中一路经D3以保持通风机工作中；第二路根据D5保持PTC1再次加温；第三路使三极管Q4导通，汽车继电器J2得电吸合，瓷器发热器PTC2插电，即2组PTC与此同时工作中，暖气机处在高烧工作状态。翠绿色高烧标示LED3照亮。第四次按K1，17脚修复高电平，①脚导出低电频，暖气机便返回冷风工作状态，那样，烘干机完成冷风→低烧→高烧→冷风……的工作中循环系统。
功能键K2为摆叶选择键。按K2一次，BA3205A4M②脚导出低电频，开启晶闸管MCR2导通，摆叶同歩电机S工作中，可合理扩张暧风的排风面。这时，摆叶标示LED9闪光；再按一次K2，②脚修复高电平，摆叶同歩电机停止工作，这般循环系统。
功能键K4为按时选择键，以设置暖气机运行时间，电源电路中16脚与15脚相接，暖气机将以0，5、1、2、4h累进税(0．5～7．5h)十五种按时挑选。若将16脚悬在空中，则仅有1h、2h、4h、8h四种不累积按时挑选。按时设置后，有关LED显示灯会照亮，并倒数计时逐渐灭掉，能清晰表明剩下运行时间。
该电源电路具备记忆力作用。每一次关闭设备的工作状态将被记忆力，下一次启动时直接进入到上次关闭设备的工作状态。
该电源电路还具备待机延迟作用。
待机后，电解电容器C1上的剩下正电荷将保持Q1再次导通10～30s(即进到冷风工作状态)后再待机，使PTC关闭电源后被冷风快速制冷，有益于增加暖气机的使用期限。
每一次功能键时将有蜂鸣声提醒键入恰当。若两键被与此同时误按下发6s，将有“Bi—Bi”警告声提醒且不可以运行工作中。

二、检修案例

例1、一台该型电暖风屡烧开断路器。
剖析维修：屡烧断路器一般有下列几类很有可能：一是滤网灰尘太多，使排风量小，PTC溫度过高；二是晒衣时不留意阻塞了通风口；三是电机毁坏或电源电路中有脱焊点，导致空烧，使热隔离开关短路姿势。
依据以上构思，拆卸外壳，先在电机两边连接220V工作电压调试，电机转动一切正常。表明电机无问题。在清除错误操作的人为要素后查线路板。在待修情况下，插电按1次K1键后，测D1正直流电压为0.7V上下一切正常：测K6正端为005V上下异常(一切正常应是1.5V上下)；D6正级电位差降低，预兆着与该点相关的元器件很有可能穿透短路故障，查Q1、Q2均无异常；查测电容器C1(4.7uF)已穿透呈短路故障状，用同规格型号电容器拆换后调试，热断路器不会再烧。
例2、一台该型电暖风，开关电源标示绿灯亮，但全部操纵作用均失灵。
剖析检修：红显示灯能照亮表明电路一部分是常规的。全部操纵作用均无效一般与电子器件的2个前提条件工作中情况和电子器件自身欠佳相关，因此插电后先测BA3205A4M⑦、15脚配电工作电压均一切正常。然后查验IC④、⑤脚外接晶振电路(32768Hz)，当拿手碰触该晶振电路时感觉发热，试拆换后调试，操纵作用恢复过来。依据检修工作经验．该BA3205A4M外部别的元器件毁坏或出现异常时，一般只能造成某有关操纵作用无效，仅有晶振电路毁坏或脱焊时，才会造成全部作用无效。次之该设备晶振电路毁坏后，如果没有同规格型号晶振电路拆换，可以用一只100k/0.25w电阻器紧急取代，并在⑤、⑦出脚间跨铵一只470pF高压瓷片电容就可以。若取代的阻值不很明确时，很有可能会发生按时禁止状况，但一般不容易危害应用。
