三桁瓦DK7

三桁瓦DK7-12C电热开水器贮水量大，自动化技术水平高，方便使用。整体电源电路由电子器件程序控制板操纵。主加温电源电路选用三相380V电压配电。加温快速温度控制精确。全自动渗水并有临时性补水保湿作用以确保沸水充裕供货。

一、原理

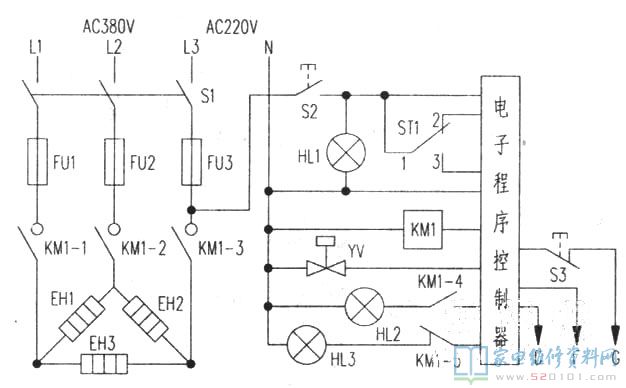

其电路图讲解如图下所显示。当水资源、开关电源一切正常时，接通水、开关电源后，电热开水器进到待命状态。

这时合闭电源开关S1，三相380V经断路器FU1、FU2、FU3加至直流接触器开关电源侧，与此同时从FU3下方引出来一路220V引至控制回路。合闭控制回路电源总开关S2，指示灯HL1亮，则电子器件程序控制板按设置程序开始工作。最先接通真空电磁阀YV开关电源，YV姿势吸合，开启水阀，饮用水全自动引入煮储水箱。当煮水箱水位升高与水位探头D(低水位)、G(高水位)、F(公共性端)触碰时，电子器件程序控制板姿势，断开真空电磁阀YV开关电源，真空电磁阀跳停，关掉渗水。与此同时接通直流接触器KM1开关电源，KM1受电吸合，其常开主接点KM1—1、KM1-2、KM1—3合闭接通，电热管EH1、EH2、EH3受电发烫对储水箱里面的水加温。常开协助接点KM1—4接通，加温显示灯HL2(红)亮。当水烧开做到温度控制器姿势值(100％)时，温度控制器ST1姿势，常闭接点①、②断开，常开接点①、③接通；电子器件程序控制板全自动进到下一程序：断开直流接触器KM1开关电源，KM1跳停，主常开接点KM1-1、KM1-2、KM1-3断开，EH1～EH3终止加温。协助接点转换、常开接点KM1-4断开加温显示灯HL2灭。常闭接点KM1-5合闭，隔热保温显示灯HL3(绿)亮。全自动进到隔热保温运行状态。
此外，在高水位探头中串连一常闭旋钮开关S3。当储水箱内沸水被拿取而使水位降低，但又未降至水位最低值时，假如想临时性补水保湿，可按一下补水按键S3。在断开S3与此同时，电子器件程序控制板校准，接通真空电磁阀全自动补水保湿，并反复以上程序将水烧开，保证供应充裕的沸水。

留意：该电热开水器原理图中，电源开关和断路器安裝在电热开水器外界。为确保安全性和方便使用应挑选具备漏电保护器作用的空气漏电开关，安裝在有利于操控的电开水器周边。

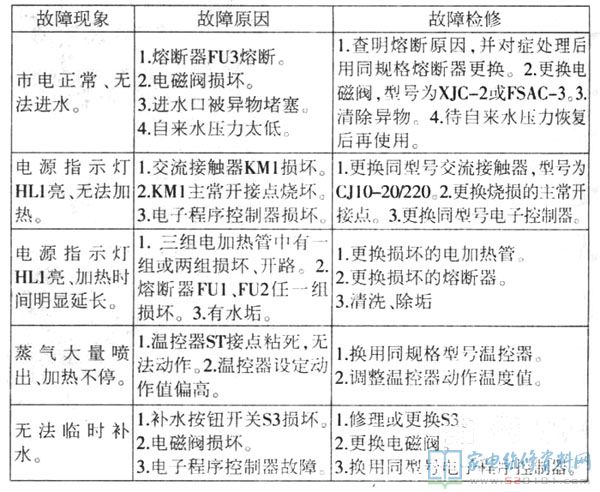

二、常见故障维修
