诚昌C18型电滋炉,标示灯不闪,轻按各功能键无反映

常见故障状况：小编接修一台诚昌C18型电滋炉，标示灯不闪，轻按各功能键无反映。

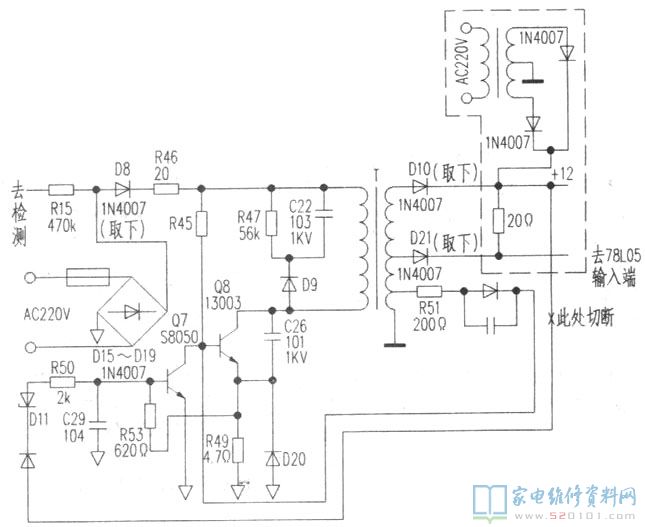

常见故障维修:拆卸电磁炉电路板，用数字万用表检验10A保险丝管、整流模块、电源开关控制模块，均无问题。观查其操纵开关电源，是由中小型开关电源造成的，其电路示意图如附图所显示。用数字万用表查验发现R46烧坏，Q8穿透短路故障，还发现Q7爆裂，R50、R53、R49烧黑，其他各元器件未发现问题。
拆换以上全部元器件后试开机，把电源插头刚插进电源插座的一刹那，只听见噼哩啪啦的响声，立刻关闭电源，发现R46、R27、R28再度烧毁。查验拆换顶峰消化吸收电路D9、R47、C22等都不可以故障检测，一时找不到方向。具体分析其电路，发现其开关电源主要是造成DC12V、5V工作电压，因一时难修完，故决策开展更新改造。

最先把R46、D10、D21取出，放下原开关电源。找一只3-5W的中小型2×12V变电器和二只1N4007二极管，一只20Ω/2W的电阻器按附图中斜线一部分连接，随后开机显示灯亮，轻按开机键后IGBT管G极的检测端大约1．2V的测试数据信号。随后连接线盘等，试按加温及各功能按键工作中都一切正常。因此把中小型12V变电器在适合处固定不动装好，交顾客应用已经有月余，一切正常。
