强排风系统天然气热水器

发布日期: 2021-12-24 01:00 浏览:147
核心摘要:本文笔者接修一台该型号的强排风燃气热水器。故障现象为:打开淋浴头出水时不打火,电磁阀不开,但指示灯亮,风扇排风正常。判断为高压脉冲点火总成损坏。市面上买不到原型号配件。于是采用普通3V电池供电的高压脉
文中小编接修一台该型号规格的强排风系统天然气热水器。常见故障状况为:开启花洒出水量时不点火,真空电磁阀不动,但显示灯亮,风机排风系统一切正常。分辨为高压脉冲点火总成毁坏。目前市面上很难买到原形号零配件。因此选用一般3V充电电池配电的高压脉冲点火总成代用后,修复了一切正常工作中。

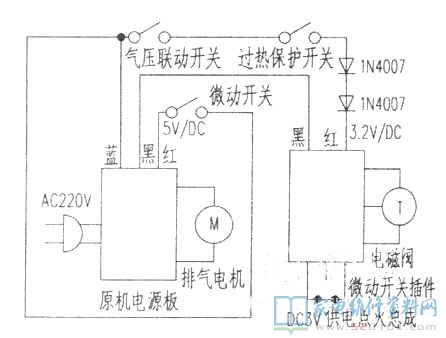

具体方法(见下面的图):

强排风系统天然气热水器

1.折除原机高压脉冲点火总成,保存原机配电一部分;

2.换掉3V充电电池配电点火总成(除掉电池,电源开关线1、3短路,分隔线无需);

3.充电电池负级接原机连接器黑条(负级)、红线(正级)经二只1N4007二极管、太热过载保护器、标准气压连动电源开关.引至微动开关的一端,并在这里端引一根线联接软件的绿线(操纵排风系统电动机);微动开关的另一端,引至连接器红线。原机别的路线没动。

查验准确无误后,插上220V开关电源,开启花洒,微动开关接入排风扇工作中,标准气压连动电源开关接入。经二只二极管降血压获得3.2V直流电源(原机配电为5V/DC)太热过载保护器是开与关的。点火总成工作中,点火真空电磁阀开,整体进到一切正常工作中。
