故障维修:以上虽然是无法控制的主要表现,但玻盘旋转表明整体已插电,故障应在电脑控制板。拆下来电脑控制板,因为显示屏上下两行引脚焊在电脑控制板的电焊焊接面,危害了观查路线迈向和测量及其电焊焊接,因此最好是把显示屏临时卸下来,待故障清除后再再装,实际拆卸方式是:将沾有松脂的多芯铜心线丝或是铜制编制非屏蔽双绞线,相互配合电铬铁,放到显示屏左侧或是右侧引脚上渐渐地带动,引脚上的焊锡丝便被吸后很整洁了,当每一个引脚的焊锡丝都吸完后,就非常容易取下显示屏。
精确测量电脑控制板的低压变压器初、次级线圈,一切正常,然后精确测量微处理器IC1(TMP87PH46N)的 5V配电一切正常,晶振电路引脚19脚为0.5V、21脚为1.9V一切正常,但复位18脚为1V上下异常(以上数据信息是用MF47型表针表测得)。

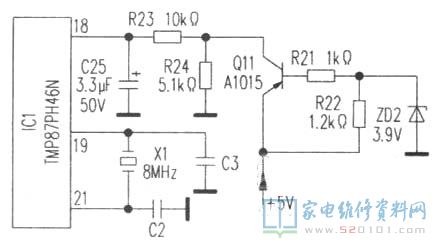

从检验的結果剖析,导致整体不运行的缘故该是微处理器的复位出现异常造成,由于复位出现异常,微处理器无法一切正常工作中,不可以对整体执行原本定程序流程和实时控制。复位电源电路参照图下,精确测量复位电源电路的Q11(A1015)e极其5V、b极为4.9V、c极其1.9V。 e极与b极工作电压基本上一样,表明并不是Q11 b-e结短路故障便是稳压二极管ZD2(3.9V)引路。经进一步查验,发觉ZD2管体发生一条细裂痕,测其早已引路。拆换ZD2后,微处理器IC1 18脚的复位工作电压在插电一瞬间由0V→1.5V→4.5V振荡,当做到4.5V的时候平稳,这时整体恢复过来,故障清除。
