用开关电源插线联接到待修板环形变压器B1的原线圈绕阻上

故障状况：有时候发生显示出现异常，整体不工作中，全部功能键无效。

故障维修：在工作中一切正常时，经查验操纵电路、电源电压检验电源电路、延时电路等一切正常，随后将电路板上的昕有连接器作认真仔细，无接触不良现象状况，也未发觉线路板及电子器件有脱焊、断开状况，故障部位基本相同。在客户家观查了很长期．也未看到以上故障再次发生，因此打算采用离线维修电路板的方式。用开关电源插线联接到待修板环形变压器B1的原线圈绕阻上，接入开关电源并实际操作功能键，这时显示异常；系统检测IC1的19脚工作电压为 3V，猜疑晶振电路X1欠佳。用同规格型号晶振电路拆换后不断插电观查．显示一直很一切正常，故障清除。

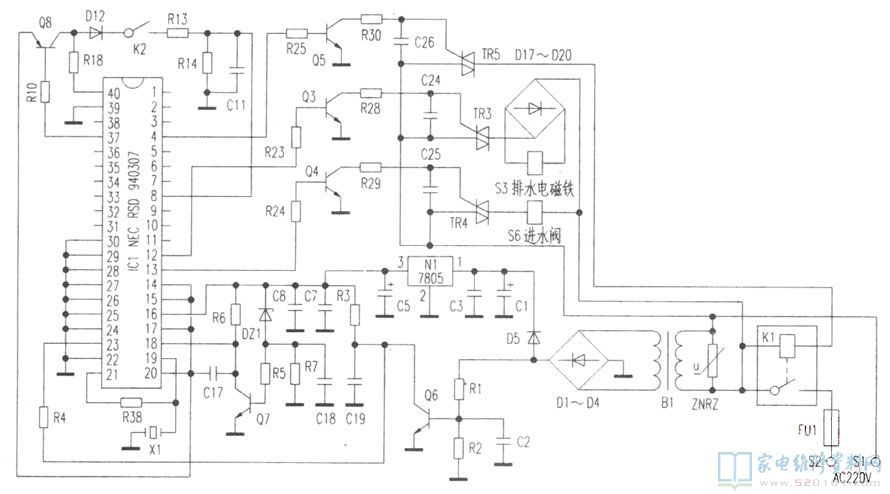

该洗衣机电路图如下所示：
