强排气管式燃气热水器的內部配有风扇，可以把点燃后形成的有机废气根据排气管排出来户外，安全系数好，是现阶段燃气热水器销售市场上的主打产品。小编参考强排气管式燃气热水器的构造，把家里采用的南京市产“玉环”牌JSR/TD8-A型烟道式热水器改装，提升了风扇和排气管，取消了必须时常替换的电池，选用220V沟通交流屯降血压整流器后给风扇和点火器配电。实际改装流程如下所示。

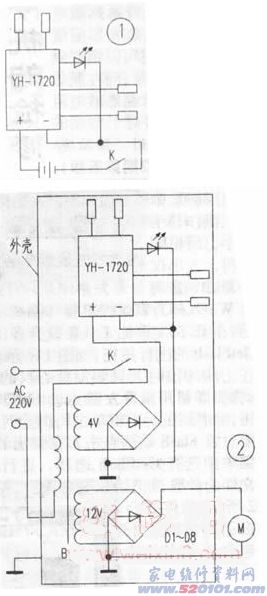

最先把燃气热水器的机壳开启，把图1中的水动电源开关K两边点的接线取下，再立即连通并且用绝缘胶带包好。再把220V直流电源的火线零线串收到水动电源开关K上，使水动开关K姿势后才接入开关电源。为了确保食用安全性，机壳及自来水管应接地装置，交流电该接自漏电断路器的输入输出端。

改装后的路线如下图2所显示，变电器B的容积为5VA，次级绕组为4V和12V，二极管D1～D8的型号规格为1N4001，变电器和二极管装在塑料盒子里，安裝在电热水器內部的电池外或电热水器外边均可。风扇M的型号规格为2410ML-04W-860，DC12V0.4A，外观设计与电脑主机风扇类似。排气管选用内直徑为105mm的金属材料(软)管。风扇M先固定不动在外面圆比排气管稍小的反边环形白铁皮(巾心打开门与风扇的出风口同样)上，随后再把风扇M和白铁皮固定不动在挨近出入口的排气管内，白铁皮与风扁M和排气管中间，及其排气管与燃气热水器的出气口中间的联接应不漏汽。燃气热水器的排气管口应通往户外，肯定不可与厨房油烟排气管道公共，由于厨房油烟会倒流进到燃气热水器内，粘稠电子烟油非常容易阻塞燃烧机和整流器，轻则导致燃气热水器不可以运行或点燃艰难，重则会造成淬火而造成火灾事故或爆炸事件。
改装后的燃气热水器调节时，先关掉气动阀门，仅启用开关电源和水资源，再开启电热水器出水量闸阀，这时水动电源开关K应合闭，接入开关电源，整流器应传出打火单脉冲，风扇M理应能向外排气管(不然应将风扇M的二根接线拆卸接反)，燃气热水器的塑料外壳和自来水管，用电量笔或万用表测量应不通电，接着才可以开启气动阀门，查验燃气热水器的点燃、排气管和开水出水量溫度是不是一切正常。
小编家里的燃气热水器经此改装后，已安全性应用了2年之久，房间内的烟尘环境污染大大减少，且免除了常常换电池的不便。
