广州市产HY

广州市产HY-5型远红外线电烘炉适用个人店、餐厅、医院门诊烘烤吐司面包及其别的食品类。选用远红外线发热器发烫，具备加温速度更快、生产制造高效率、全自动／手动式温度控制及其按时讯响等优势。文中详细介绍该电烘炉的电路图讲解及常见问题维修。
一、电路图讲解

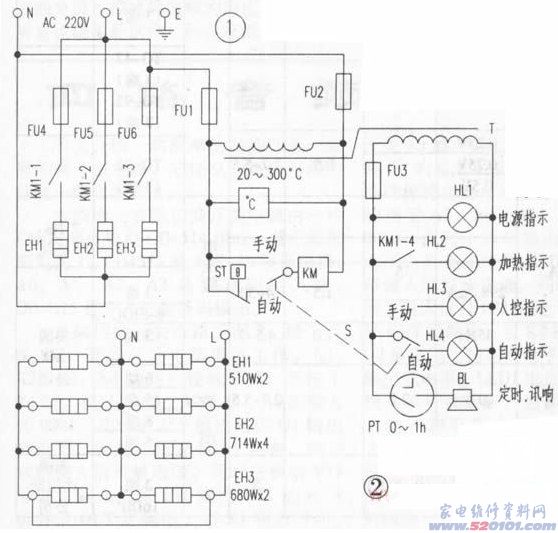

HY-5型远红外线电烘炉电路图讲解如下图1所显示。
发热器一切正常业务时的负荷闭合电路如下图2所显示。

全电源电路由控制回路、标示按时讯响电源电路和主电路三部份构成。
将计时器PT顺时针方向转至所烘烤時间部位，最多時间为1h，PT逐渐倒数计时，当按时完毕时，定时器开关合闭，讯响器BL传出讯声响，表明烘烤进行。
接入电源，220V电压经商业保险断路器FU1、FU2加至控制回路及变压器T初中级，次之级经FU3导出6V交流电流作标示按时讯响工作中电源，电源显示灯HL1即亮。当将切换开关S转为“全自动”挡时，连锁加盟的一组电源开关接入自动控制系统显示灯HL4电源，HL4亮；另一组电源开关接入控制回路的控温器ST与直流接触器KM的电源，KM得电吸合，主接触点KM1-1、KM1—2、KM1-3合闭，远红外线发热器EH1、EH2、EH3发烫；与此同时，辅助触点KM1—4合闭，加温显示灯HL2亮，表明电烘炉逐渐提温烘烤。当温度控制做到ST所设置温度时(温控仪℃表明设置温度)，ST接触点全自动断掉，KM释放出来，KM1-1、KM1-2、KM1-3、KM1—4校准断掉，EH1、EH2、EH3跳停终止发烫，HL2灭掉。当温度控制降低到ST设置温度时，KM吸合，EH1、EH2、EH3修复发烫，HLJ2亮，反复以上工作中全过程，直到BL传出讯响，手动式关闭电源。
将切换开关s转为“手动式”挡，ST丧失温度控制功效，S立即接入KM电源使EH1、EH2、EH3发烫，人力显示灯HL3随着照亮。一般当ST失效或温度显示屏毁坏才应用“手动式”挡，这时，电烘炉不可以全自动温度控制，烘烤结束应关闭电源。
二、常见问题维修
1．接好电源，HL1亮，电烘炉不工作中。
剖析维修：HL1亮，表明T工作中一切正常，电烘炉也不工作中，多是KM线圈短路或烧毁(用万用表测量KM线圈两边，一切正常电阻值约600Ω)，以线圈导线根处霉断或插线簧片形变松脱较多见；除此之外，假如线圈烧毁，可拆掉线圈，在框架上放φ0.12mmQZ型丝包线密绕5070匝，固层无须垫绝缘纸，最终在线圈外捆扎双层黄蜡布作外绝缘层，装好线圈就可以交付使用。若因缠线框架早已烧毁而不可以缠线的，用CJ10型、10A／220v直流接触器拆换。
2．接好电源，HL2亮，电烘炉能发烫，但吐司面包烘烤不透光或不太熟。
剖析维修：此常见故障多是烘炉温度达不上设置温度而致。关键查验KM每个接触点有没有接触不良现象，若一切正常，多是发热器EH1、EH2、EH3在其中一组烧坏造成本常见故障。
3．能一切正常烘烤，但显示灯均没亮。
剖析维修：能一切正常烘烤，表明控制回路及主电源电路工作中一切正常，显示灯均没亮多是T烧毁或FU3融断而致。接入电源，用万用表测量HL1两边，无6V工作电压，而FU3一切正常，再精确测量T的初中级绕阻已断(一切正常电阻值约48Ω上下)，用BK25型、220V／6V变电器拆换后常见故障清除。
