锅底温度控制电路有故障

【例1】故障现象：加温未达到预订温度，便终止加温。

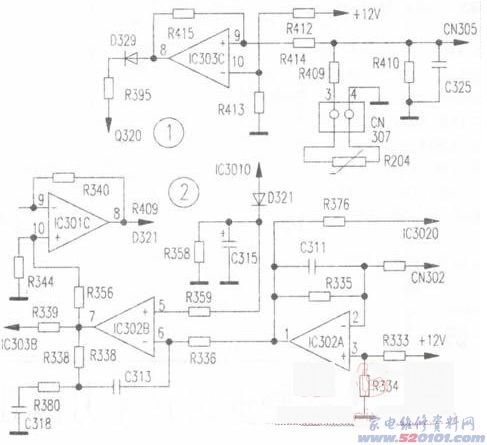

剖析维修：依据现象剖析，很有可能锅底温度控制电路有故障。有关电源电路如下图1所显示，关键由运放电路IC303C、温度传感器R204、二极管D329等相关元件构成。试将电源插头CN307的③、④脚短路故障，精确测量Ic303C的⑧脚仍为高电平(这时一切正常应是低电频)，从而分辨锅底温度控制电路有故障。
关闭电源后，各自查验IC303C以及外部元件，发觉电阻器R412的电阻值为1M，而其标准值应是18k，表明R412已霉变无效，导致锅底温度控制电路紊乱，造成该故障。拆换R412后，电磁炉加温一切正常。
【例2】故障现象：运行电磁炉后显示灯长亮，无蜂鸣声。
剖析维修：依据现象剖析，可能是锅检验电源电路有故障，锅检验线路如下图2所显示。放上炒锅以后，按住轻触开关一切一挡，无源蜂鸣器应传出中断的声响，且发光二极管随着闪动。锅检验单脉冲由IC301C造成，它受IC302B的输入输出端操纵。当IC302B的⑦脚为高电平时，IC301C进到运行状态。查验发觉IC302B的⑦脚为低电频，各自查验IC302B以及外部有关元件，发觉电力电容器C315短路故障。拆换C315(10uF／50V)后，故障清除。
