PWM脉冲信号紊乱而不检锅

PWM脉冲信号紊乱而不检锅。(检验PWM单脉冲的方式简易，便是找一中小型的变电器，在初中级接只发光二极管，放到电滋炉的开启盘后开机，发光二极管有闪亮表明PWM单脉冲一切正常，无反映则异常）

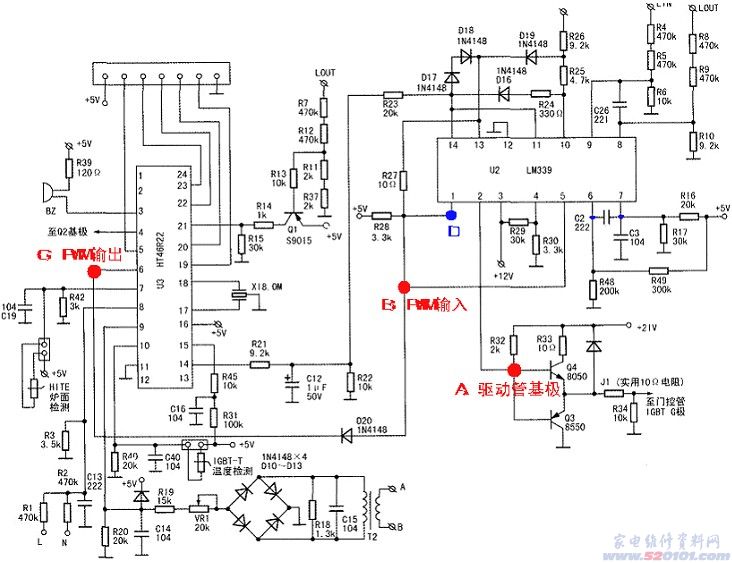

从上面中可以看得出还有一个关键环节，便是B点与D点是相接的（1与5脚），1脚与6、7脚有关，假如6、7脚的电流造成转变，那麼1脚的电流也会随着转变，PWM脉冲信号必定遭受危害，最多见的也就是这个问题，便是6、7脚中间的涤纶电容（2A222J）欠佳导致不检锅。
