一、电路图讲解
合闭电源总开关S,220V电压经断路器FU分成双路。一路经变电器T降血压后,次级线圈输出2组低电压交流电流。在其中一组工作电压为6.6V,经整流管UR1整流器、C1过滤后输出约8V直流电源,除立即为汽车继电器K1、K2、K3电磁线圈配电外,还键入至稳压场效应管IC1(7805),经其稳压后输出平稳的 5V直流电压,为控制回路配电。另一组工作电压为8.4V,经UR2整流器、C6过滤后至可调式稳压场效应管IC2(LM317),经其稳压后为洒水离心水泵配电。调节电阻器RP1就可以更改IC2输出工作电压,也就更改了离心水泵电机电源电压,完成了离心水泵水流量操纵。另一路220V电压立即为切纸电机M2、出纸电机M1、水加温部件等负荷配电。
控制回路一般由微控制器IC4、控制器IC3及外部元器件构成。IC426、27脚接有4.19MHz晶振电路与电容器C10、C11构成晶振电路。①脚与R4、VD2、C9构成延时电路。28脚插线正级,14脚接负级(地)。IC3①、16脚、R2、无源蜂鸣器HA构成响声警报提醒电源电路。IC123脚输出高电平,IC316脚为低电平,无源蜂鸣器发出声响提醒响声。IC4④-⑩脚接表明电源电路。出纸电机M1由汽车继电器K1的K1-1操纵,当IC421脚输出为高电平时,其14脚输出为低电平,K1吸合,K1—1接入,M1运行运转进行出纸。当IC422脚输出为高电平时,其15脚输出为低电平,K2吸合,K2-1接入,M2运行运转进行切纸。当IC420脚输出为高电平时,其13脚输出为低电平,K3吸合,K3-1接入。由IC2集成化稳压块输出的可调式直流电压加至离心水泵电机,水泵电机运行运转洒水。调节RP1可更改Ic2输出工作电压,也就调整了离心水泵电机的转速比,以操纵洒水量。合闭电源开关SA,220V电压加强电解质加温部件上,逐渐加温,这时IC416脚为低电平,④脚输出高电平,⑥脚输出低电平,常温下显示灯VD3灭,加温显示灯VD4亮。
电源开关S1、S2、S3、AN1、AN2为作用功能键。在其中S1为增长键,S2为下降键,S3为清零/终止键。根据对S1、S2调节可设置湿巾机出湿纸巾数,每一次较多可设置为12条。
ZA为缺纸检验电源开关,机身有纸时,靠纸的净重压合ZA接入,IC425脚为低电平,设备一切正常工作中。无纸时电源开关ZA断掉, 5V工作电压经电阻器R6加至IC425脚为高电平,使23脚为高电平造成IC316脚为低电平,无源蜂鸣器传出缺纸警报提醒。
HA为水位线检验电源开关(干簧),水位线一切正常时在浮力功效下,浮球浮上来,HA触点断掉设备一切正常工作中。水位线小于最低值或没有水时,浮球因水的浮力小或无浮力而降落,HA触点合闭,场效应管IC4③脚为低电平,23脚为高电平,造成IC316脚为低电平,无源蜂鸣器传出少水警报提醒。
DA为卫生纸记数电源开关。出纸时,裁纸刀轮每旋转一圈出一条卫生纸,电源开关触点导通一次。DA接入时,Ic413脚为低电平,显示屏表明数减“1”。

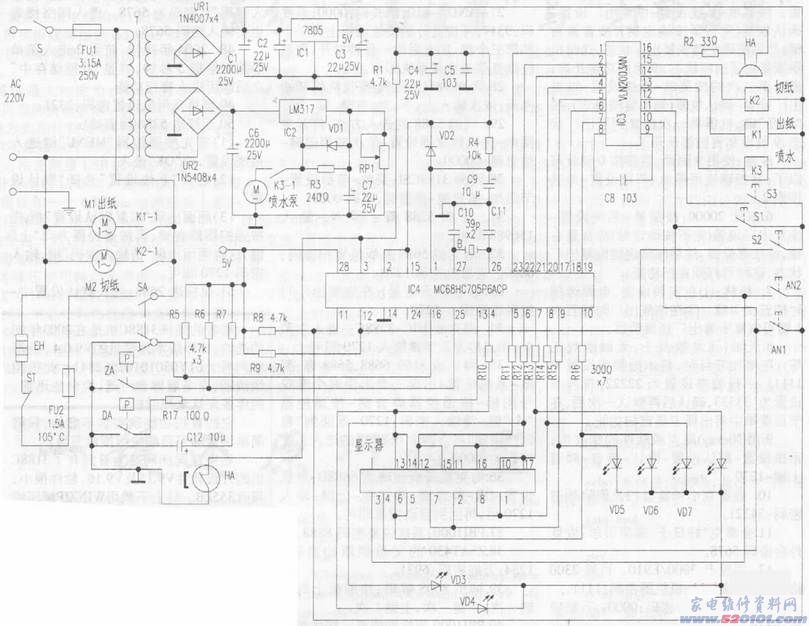

图下:
