(1)功率管特性差。
(2)脉冲宽度调制电源电路单脉冲上升沿時间增加,造成功率管太热而毁坏。
(3)过流保护电路有常见故障。

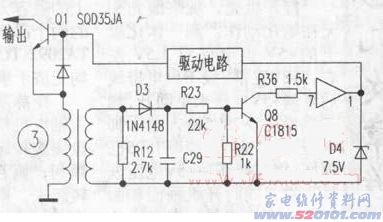

电流量互感器变电器初中级串连在输出功率管Q1的发射极上,当电压上升或功率管太热、过电流时,次级线圈感应电压经二极管D3加到电子管Q8的基极,促进Q8关断,集电结输出低电平,经R36加到脉冲宽度调制电源电路IC1-1的⑦脚,使①脚输出的单脉冲电平减少,经光耦电路后使输出功率管电流量降低,进而维护了功率管。查验时,先用数字示波器观查光耦电路输出端波型,若输出波形一切正常,再查验功率管过流保护电路。用数字万用表电阻拦精确测量电流量互感器变电器困田TU-520型电滋炉,有时候一切正常工作中,有时候却要增加烹煮時间。

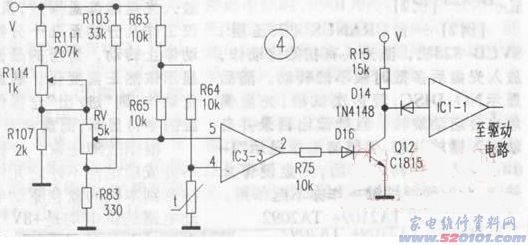

依据常见故障状况剖析,可能是功率控制回路有常见故障,如图下4所显示,运放电路IC3—3与电子管Q12构成功率控制回路;R114为功率输出限制操纵电位器,也称功率输出粗调;R111、R107构成分压电路;RV为功率输出调整电位器,与R103、R83构成最低值操纵功率输出分压电路,并加到IC3—3的⑤脚键入端;R63、R64与Ic3—3的④脚输人端相接,产生较为电平。调整R114或RV的电阻值尺寸能使Ic3—3的⑤脚电平造成转变,再与较为电平相比较,进而更改Ic3—3的②脚输出端电平。这一电平经R75、D16加到Q12的基极。当Q12基极电位差上升,Q12关断,集电极电势降低。根据精确测量单脉冲调宽控制回路IC1—I的①脚,可检验到该工作电压的转变。Ic1—1的①脚电平尺寸可操纵整体输出功率尺寸。
当电滋炉产生增加加温時间时,应最先检验Ic3—3的⑤脚的电、半。一切正常时,它应在2.2V~4.8V中间光滑转变。具体检验巾发觉调整RV电位器时,工作电压变化莫测,忽高忽低,明确导致以上常见故障的因素是电位器长期性应用损坏导致接触不良现象而致。拆换电位器RV(5k)后,启动实验,电滋炉工作中一切正常,常见故障清除。
