美的MC-EP201电磁炉，是2005年生产制造的规范通用性主线路板之一，在开关稳压电源设计方案上，选用了新式七脚（FSD200）电源芯片，其外围电路组件简约、开关电源平稳靠谱、易检修等特性。电磁炉新产品研发物美价廉，在福州场中很受大家喜爱。下边向检修界同行业们详细介绍自己在检修EP201电源芯片毁坏时，近期一时又找不着（FSD200）电源芯片，顾客又急修状况下选用老款美的电磁炉MC-SY182、MC-EF105等电脑主板上的开关电源电路八脚集成ic（VIPEY12），根据外部间接性并提升三个组件代用修补后，均做到以前的实际效果。其办法如下所示：

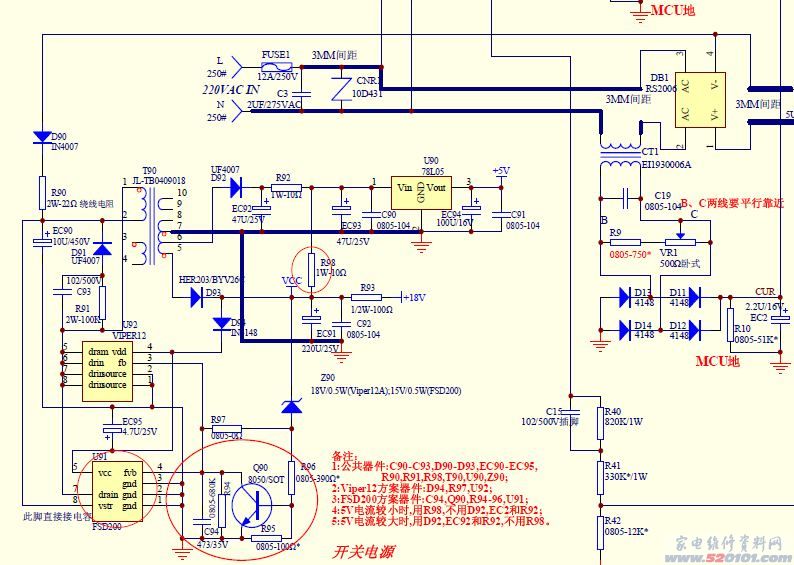

1、先拆卸MC-EP201电磁炉开关电源电路中，贴片式组件三极管Q90、电阻器R94、电力电容器C94、；及U91部位上损伤的七脚（FSD200）电源芯片；和功率电阻R90（22Ω/1W）。
2、升级焊住功率电阻R90（22Ω/1W）后；在位置U92部位上焊入八脚（VIPEY12A）电源芯片；在D94位置上焊入开关二极管IN4148；并在主线路板U92（VIPEY12A）电源芯片第3脚与第4脚中间连接18V稳压二极管，4脚接稳压二极管的正级，3脚接稳压二极管的负级。查验准确无误后就可以通电调试，若整体无工作电压导出时，可将18V的稳压二极管两脚互换就可以，但不危害和毁坏开关稳压电源。
