VD1—VD4、K1及其有关元器件构成下层高温控制电路

发布日期: 2021-12-25 05:36 浏览:115
核心摘要:附图为根据实物测绘的该机控制电路原理图(图中元件编号为笔者所加)。该机的高温(下层)消毒部分与臭氧(上层)消毒部分有相对独立的控制电路。使用较为灵活。 VD1—VD4、K1以及相关元件组成下层高温控制

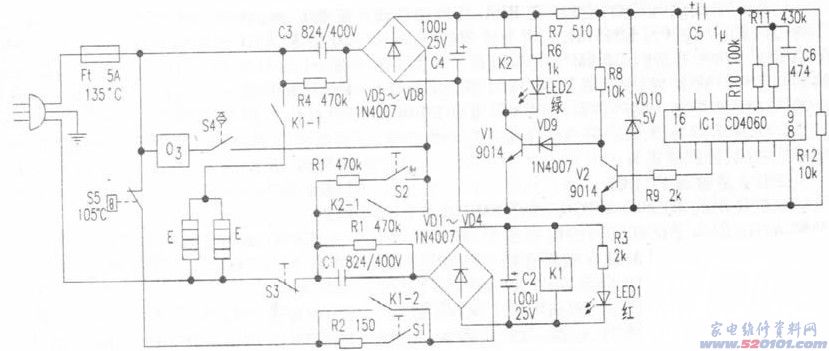

图下为依据实体测绘工程的该设备控制电路电路原理图(图内元器件识别码为小编所加)。该设备的高溫(下层)消毒一部分与活性氧(顶层)消毒一部分有相对性独立性的控制电路。应用比较灵便。
VD1—VD4、K1及其有关元器件构成下层高溫控制电路。必须运行高溫消毒时,按下层运行按键S1,电压一路经温度熔断丝Ft、温度自动开关S5、R2、S1抵达由VD1~VD4构成的桥式整流电路的输入端;另一路经终止按键S3、R1、C1至桥式整流电路的另一键入端。VD1—VD4整流器输出电压经C2过滤后为汽车继电器K1配电,K1吸合,与此同时下层工作中显示灯LED1亮。K1吸合后,其常开触点K1-1闭台,使二只石英加热管E通电,E逐渐加温丁作。K1的另一组常开触点K1-2与此同时合闭,完成电源电路的锁紧配电。待石英加热管将下层箱里温度加温至做到S5的设置温度值(105℃)时,S5內部电阻带接触点断掉,VD1—VD4开关电源被断开,K1释放出来,LED1灭掉。K1-1、K1-22组接触点修复为断掉情况,E关闭电源终止加温。待箱里制冷温度降低后,S5又修复为接入情况,但因而时K1—2早已断掉,因此控制电路处在待机状态。
假如在加温操作过程中必须中断其工作中,则按一下停止电源开关S3,断开控制电路的开关电源,K1释放出来,控制电路修复为待机状态。
VD5~VD8、K2、V1、V2及IC1构成活性氧消毒控制电路。IC1(CD4060BCN)含有震荡器和14级二分频电路,在这儿关键起延迟操纵功效。按住上屡运行电源开关S2后,220V电压经Ft、C3、R4加至VD5~VD8桥式整流电路的键入端。桥式整流电路输出电压经C4过滤后给K2、V1配电,并且经过R7、VD10稳压管后获得5V工作电压为IC1配电。电源电路接入开关电源一瞬间,由C5向Ic1校准端12脚送正单脉冲,使Ic1校准,其14级分频器导出端③脚为低电位差,V2截至,其C极高电位,V1关断,K2吸合。与此同时,上屡工作中显示灯LED2亮。K2—1常开触点合闭,接入臭氧消毒机O3的开关电源,并完成控制电路配电锁紧。S4为顶层门电源开关,门关掉时S4接入,活性氧消毒才可以工作中,门开启时O3关闭电源,以避免太多的活性氧泄露。
IC1在获得一切正常的工作标准电压以后,其⑨,⑩、11脚外接元器件及內部相对应电源电路构成的震荡器开始工作,造成的震荡电磁波经內部记数电源电路开展14级二分频,通过一定的延迟时间以后,由其③脚导出高电平。V2关断,V1截至,K2释放出来,其常开触点K2—1断掉,断开O3及控制电路的开关电源,消毒全过程完毕,LED2灭。消毒按时時间由IC1⑨、⑩、11脚外接元器件及所挑选的分音器等比级数导出决策。经现场精确测量,从按住S2,LED2亮到消毒完毕,LED2灭,時间大概为1钟头上下。如要半途中断消毒全过程,则按一下S3,控制电路开关电源被断开,消毒全过程被中断,电源电路修复为待机状态。
温度熔断丝Ft(5A135℃)的功效是为了避免下层高溫消毒电源电路无法控制而设定。在箱里温度超出135℃时,Ft融断,避免消毒柜太热毁坏。K1为JQX-14F、DC12V直流继电器,K2选用JZC122FY、DC12V中小型直流继电器。
点一下变大
