加热汽车继电器K1吸合

一、原理

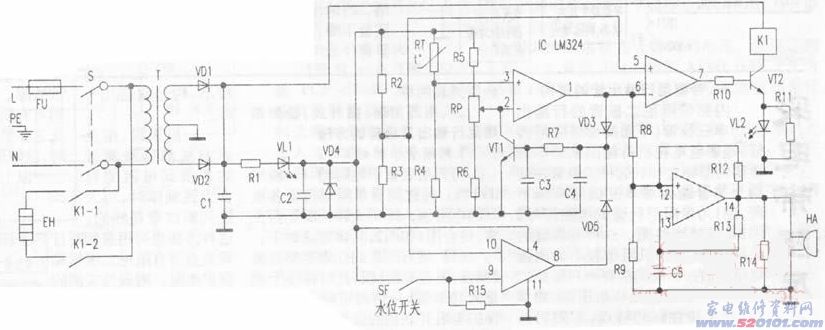

测绘工程电源电路如图下所显示(按：最好是标明元器件主要参数)，电压沟通交流220V经变电器降血压和VD1、VD2全波整流后为汽车继电器K1给予直流稳压电源。与此同时该直流稳压电源经VD4稳压管后给控制回路配电。当加热汽车继电器K1吸合，K1-1、K1-2合闭时电加热管EH受电发烫。
该电热水器控制回路一般由场效应管Ic及外部元器件构成。
该电热水器具备防空烧维护。当电热水器桶内没有水时，即使启用电源总开关s，但因水位传感器SF呈引路情况，Ic⑨脚为低电平，⑧脚为高电平。使VT1饱和状态关断。IC②脚电位为低电平、①脚为高电平，使⑦脚为低电平，VT2载止。加热汽车继电器K1没法吸台，K1-1、K1-2维持开与关情况。220V电压不容易加至电加热管EH上，也就不会空烧。
当电热水器桶里面的水加至一定水位线时，水位传感器SF经水接入，IC⑨脚电位变成高电平，⑧脚输出低电平，VT1截至进而VT2关断，确保加热控制回路一切正常工作中。
调节电位器RP可整定值热铁桶内温度。负温度系数温度传感器RT，可对桶里的水的溫度开展精确测量，并将溫度／工作电压数据信号加至③脚。当桶内温度较低时，温度传感器电阻值相对性比较大，使边加个③脚电位小于②脚标准电位，①脚输出低电平，使⑦脚输出高电平，VT2关断，汽车继电器K1吸合，接入220V沟通交流电压EH逐渐加热，与此同时VL2亮。当桶内永温做到整时间常数时，③脚电位高过②脚电位，①脚输出高电平，⑦脚输出低电平VT2截至，K1释放出来，其开与关触点断掉、断开开关电源，EH终止加热。这时，①脚输出的高电平使12脚电位高过13脚电位，14脚电输出高电平推动无源蜂鸣器HA传出讯启数据信号，表明水已热。
二、常见问题
1．电热水器开关电源运用含有保护区线(PE)并靠谱接地装置的三孔多功能插座。开关电源控制回路应安裝漏保断路器。
2．电热水器应定期维护全部输电线及导电性一部分对塑料外壳间的接地电阻(应超过2M)。
3．电热水器桶内有积垢的时候会增加加热時间，既消耗电磁能也会造成毁坏电加热管，应常常消除积垢。

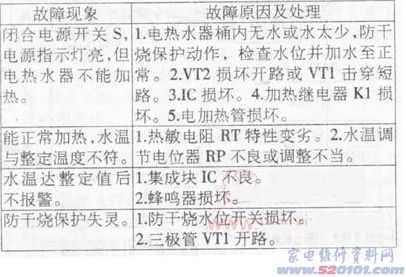

三、常见问题及解决
