富士宝IH

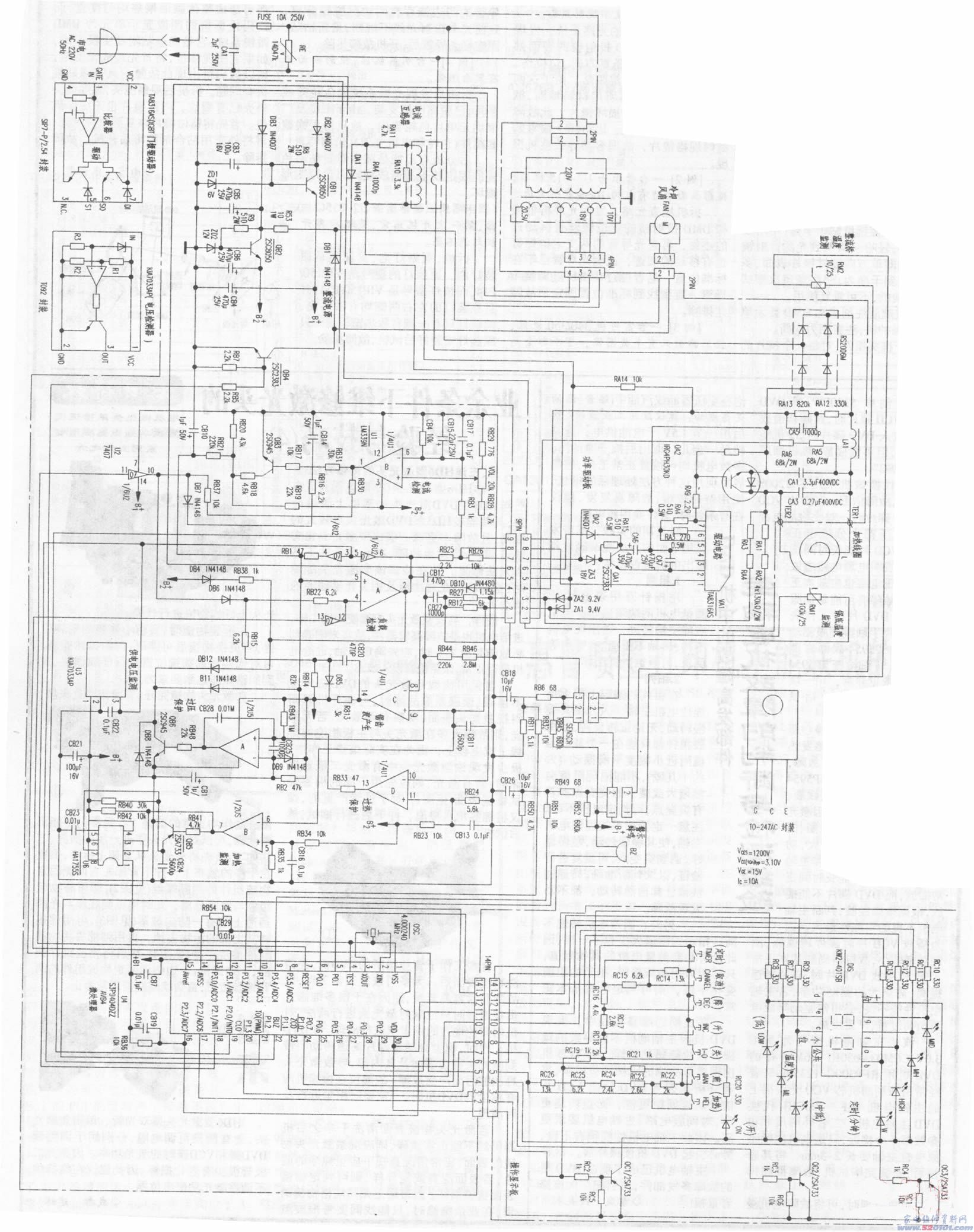

富士宝IH-P10型数显式电磁灶测绘工程电电路原理图如图下所显示，仅供参考。

该型电磁灶电路由开关电源逆变电源、锯齿状波产生、负荷检知、按时与定温操纵，及其各种各样检验和维护(如果压、过电流、太热、锅质等)电路构成。与格力空调GC16型电磁灶电路很类似，全是用徽计算机芯片作主控芯片器，都采用绝缘层栅双极型功率大的快速开关管IGBT做为逆变电源电路的主控管；除此之外，检验和认知电路的检测方法和操纵基本原理也十分相似。文中主要是对该型电磁灶上采用的与格力空调GC16型电磁灶不一样的(或未作详细介绍的)多个集成化电路器件的功能及二者不同的电路作概路表明。
1．S3P9404DZZ片式微处理器主控芯片电路(U4)

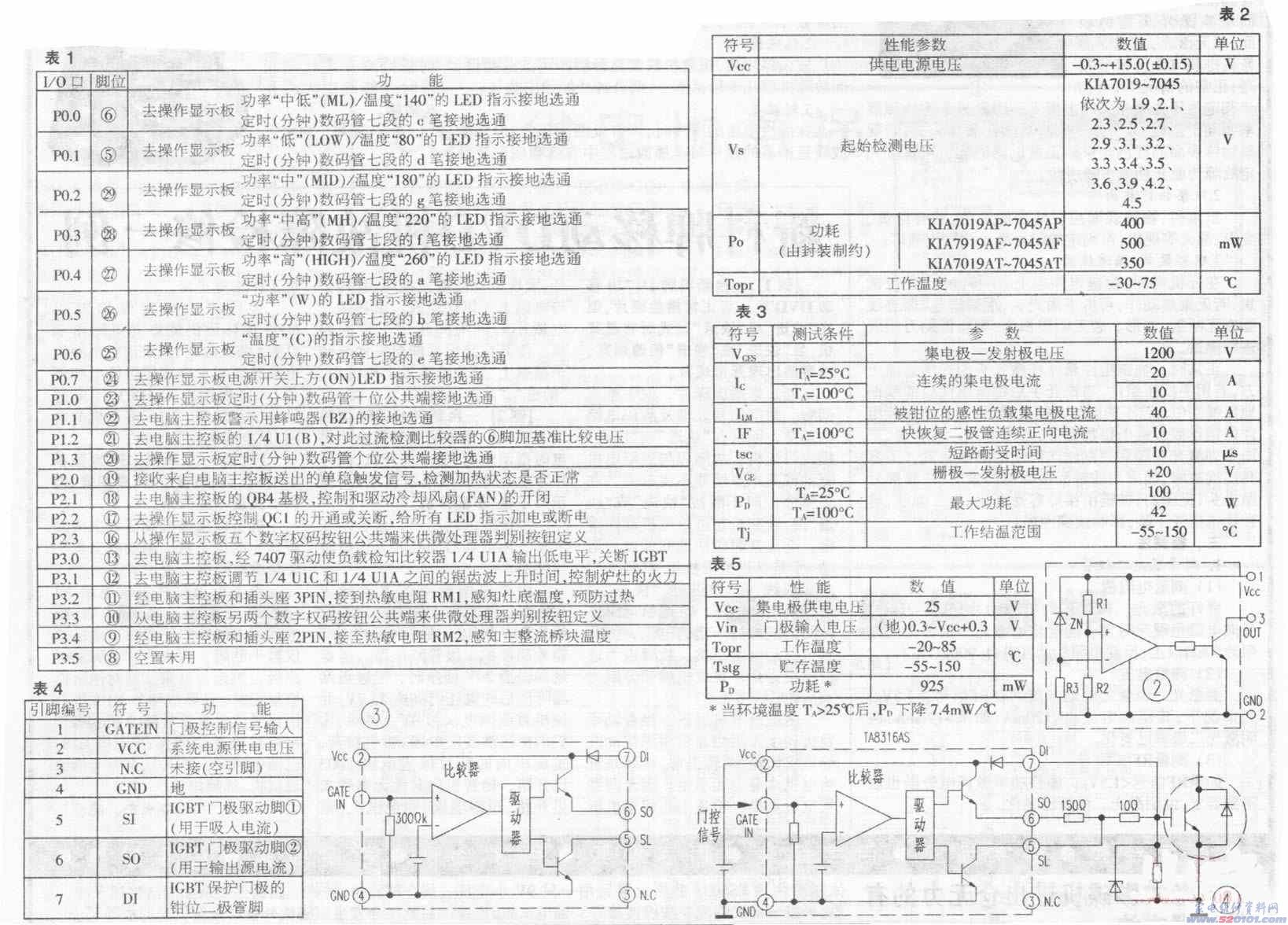

S3P9404片式微处理器是韩国三星企业采用SAM87Ri高端芯片生产制造的8位片式CMOS微处理器，是一种一次性可编的微处理器。其含有CPU以外，也有四个可配备的I／O口(共22个管脚)，一个矢量和一个脉冲信号终断的共六个中断源，具备多种多样实际操作方式的2个8位按时／计数、8位8安全通道A／D转化器和一个过零检验小型模件。除此之外，它有4k字节数的内存储器(ROM)和208字节通用性寄放区(RAM)，在其中4k字节数内存储器是可编的E2PROM，用于替代掩膜ROM。在按时／计数层面，它有一个做为“看门狗1”作用的8位按时／计数。从程序流程设定来讲，它一共有41条程序流程命令，并为开关电源坠落检测加上IDLE(空余)和STOP(关电)命令，在主振工作频率为10MHz时，命令实行日期为600ns。该集成化电路还可造成200Hz-20kHz的模拟信号供无源蜂鸣器作提醒或报警系统。S3P9404电路工作中电压为2．7～5．5V，它有四种封装类型，即SDIP30和SOP32，在本电路中采用的是SDIP30封装形式。该集成ic采用4MHz晶振电路造成主振工作频率，由电脑上主控芯片上的专用型电压检验集成化电路U3送过来低电频数据信号实行校准。22个可配备I／O口用了21个，其作用分派列于表1。

2．KIA7033AP电压探测器电路(U3)
EdA7033AP集成化电路是韩KEC企业生产制造的KIA7019-7045AP／AF／AT系列产品电压探测器之一，用以配电电压检测，一旦一瞬间断电立刻导出低电频数据信号，对CPU系统软件或别的逻辑性系统运维精准校准。该器件采用TO-92封装形式，其內部示意图见图2所显示。KIA7033AP的检验起止电压为3．3V(典型值)。当Vcc坠落时，R3上减少的电压比R2上降低得大量，因此內部电压比较器导出高电平而开启三极管关断，③脚导出低电频(校准数据信号)。
KIA7033AP器件的特征是：电流量耗费低(低电频时ICCL为300uA，高电平时ICCH为30uA)；校准导出最少确保电压仅为0．8V。封装类型多(TO-92、SOT-89、TSM及贴片式封装形式)。KIA7019-7045AP／AE／AT系列产品器件的规定值主要参数见表2。
KIA7019～7045系列产品电压探测器常见于电瓶后备电源全自动延续操纵电路；检测和避免开关电源开／关不正确操作的电路；检测和避免因洪电终断导致系统软件无法控制的维护电路；带CPU的例如个人计算机、复印机等设施的校准电路。
3.IRG4PH30KD绝缘层栅双极型电子管(QA2)
IRG4PH30KD绝缘层栅双极型电子管(IGBT)是由国际性电子整流器企业生产制造的一种高反方向电压、大短路容量、快电源开关速率的输出功率器件，也有超迅速、轻软修复二极管与三极管的e—c间反方向并接，进一步提高了该输出功率器件的电源开关变换特点及减噪特性，并具备较低的传输耗损，最好推动大的电交流电流，如电机、磁感线电加热器和电压互感器等。其極限变量值见表3所显示。
4．TA8316AS绝缘层栅双极型电子管门极控制器电路(VA1)
以上IGBT输出功率器件其鼓励电压约在±15V上下。但若规定比较大的驱动电流，并可立即接纳微处理器操纵，在规定变换速率迅速的场所时，TFA8316AS门极控制器是最好的器件。其优点为：
·可立即接纳微处理器的操纵。 [Page]
·可立即用大电流量去推动IGBT的门极。其源电流量较大可达200mA。吸进电流量较大为1A。
·含有一只钳位二极管，用于维护启用开关电源时不至于毁坏IGBT的绝缘层栅。
TA8316AS控制器采用列项7脚直接式(SIP7-P-2．54)封装形式，各管脚作用见表4．極限变量值见表5。
