电源插头多加维修延伸线后测b极电压仍为零

[例1]常见故障状况：插电指示灯没亮，没法加温食品类。

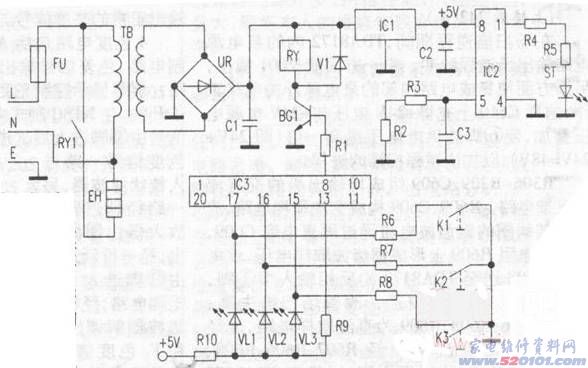

维修：该型电饭煲控制回路见图下所显示。核查电压和电源插头一切正常。该电饭煲电源电路分两绝大多数，在其中配电控制回路、加温盘及继电器RY等在锅底。操纵功能键、电子器件及有关显示灯在盖子上。220V电压经安裝于锅底的环形变压器TB初中级，次级线圈导出AC10V电压，整流管整流器后经稳压集成块7805稳压后导出 5V直流电电压为控制回路给予运行开关电源。与此同时AC10V为继电器RY给予工作中电压。一切正常时按住功能键K3(或K1、K2)有关标示灯亮。与此同时开启IC315脚(或17、16脚)，⑧脚导出高电平，经R1(2k)及盖子／锅底间电源插头座④脚联接至三极管BG1b极，BG1关断，继电器RY吸合，其常开触点RY1闭台接入电加热器盘。查验稳压器导出端无 5V电压，而键入端电压为10．5v一切正常。拆下来原稳压集成块，用同样型号同规格型号集成块拆换后恢复过来。

[例2]常见故障状况：插电开关电源灯亮，但没法做饭。
维修：开关电源灯亮表明配电稳压电源电路一切正常。先用一输电线短路继电器RY的开与关触点，随后按一切正常程序流程插电调试发烫盘EH发热一切正常。修复布线，插电细心聆听仍无继电器吸合声，表明很有可能为继电器毁坏或无工作中开关电源。评测集成块Ic3⑧脚为高电平一切正常，但三极管BG1b极电压为零。猜疑与R1相连的连接器接触不良现象，拔下电源插头多加维修延伸线后测b极电压仍为零，查R1电阻器已引路。用2k电阻器拆换后，恢复过来。
