开关电源维修方法

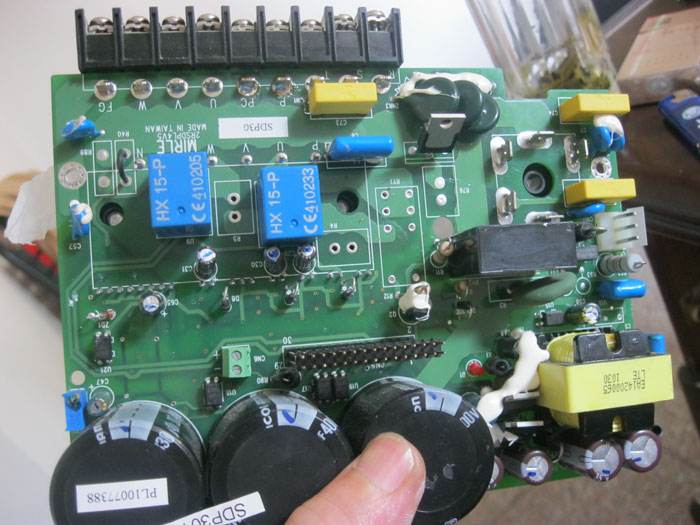

㈠如何快速维修开关电源



   高频电能转换装置是一种电源供应器。其功能是通过不同形式的架构将准确的电压转换为用户端所需的电压或电流。开关电源的输入主要是交流电源（如市电）或直流电源，输出主要是需要直流电源的设备，如个人电脑，开关电源转换两者之间的电压和电流。
开关电源不同于线性电源。开关电源中使用的切换晶体管大多在全开模式（饱和区）和全闭模式（截止区）之间切换。这两种模式都具有低耗散的特点。切换之间的转换会有较高的耗散，但时间很短，因此节能，产生的废热较少。理想情况下，开关电源本身不会消耗电能。电压稳定是通过调整晶体管的导通和断路时间来实现的。相反，在线性电源产生输出电压的过程中，晶体管在放大区工作，也会消耗电能。开关电源的高转换效率是其主要优点之一。由于开关电源工作频率高，可以使用小尺寸、轻重量的变压器，因此开关电源的尺寸和重量将小于线性电源。
如果考虑到电源的高效率、体积和重量，开关电源优于线性电源。但是开关电源比较复杂，内部晶体管会频繁切换。如果切换电流尚未处理，



㈡ 开关电源维修方法 维修人员必须看



开关电源维修方法还是比较复杂的。当然，做复杂的事情要有耐心。以下小系列将详细介绍开关电源的维护方法。







开关电源维修1.电阻测量打头阵





(1)打开盖子，翻过电路板，首先测量电源调节管0801(BUZ91A)D是否对地短路。





(2)由于IC801②、③脚外接的R807(33()kQ/2w)、R805(820kΩ/2W)阻值相当大，测量IC801②、③脚对地电阻时，两个电阻的一端应与电路板分离。如果是，R807开路，电源电路不启动。如果两个电阻短路，TDA4605不能承受 3000V在实际维护中，R805开路最为常见。





(3)当测R805、R807正常后，便可测量IC801①～⑧脚对地电阻有利于及时发现①～⑧从实际维护中证明，用电阻测量法维护该电路比用电压法快速准确。IC801不能正常工作，大部分引脚，如①、⑤、⑦、⑧脚电压都为0V。但②脚从正常值1.12V可能升至4V。实际测量的电压值不是0V，也就是说，要高得多。





(4)当上述测量正常时，应测量光耦IC802③如果脚对地电阻小于10，kQ，电路稳压功能失效，B将从141V升至190V左右，此时保护电路不工作。本机进入保护状态的条件是 B升至220V，此时，电路将严重损坏，甚至威胁CRT安全性。强调通电测光耦的安全性。③脚对地阻值的原因。





(5)光耦③脚外部元件对地阻值降低后对应的 B输出电压见表1。







表1当光耦③脚对地电阻减小时 B输出备注(负载)1KΩ时145V15W(灯泡)500Ω152V15W(灯泡)340Ω160V15W(灯泡)240Ω190V15W(灯泡)240Ω以下电源指示灯闪烁，无输出155W(灯泡)



在实际维修中，C813时有损坏。





开关电源维修2.压降法检测次级是否短路有奇效





上述检查无误后，在不通电的前提下，检查电源二次电路是否短路，目的是避免初级电路因电源冷短路而自我保护，从而增加维护难度。多年的维护实践证明，测量电阻二次支路是否短路有些不方便。由于每个整流输出端都连接着大容量的滤波电容，这些电容在测量过程中的充电会使测量的电阻值长期无法达到稳定值。那么，有没有更好的方法呢？事实上，在测量道路电阻时，只需在滤波电容器的两端连接一个l00Ω/5W左右电阻作假负载可放电。





经过多年的实践，我们整理出了一套压降检测方法。压降检测方法是用数字万用表的二极管挡测量电路中的晶体管，因为二极管挡的两个表笔大约有2个.65V输出电压，整流管正极通过各绕组接地，便于维护。压降值见表2。测量方法如图所示。







表2输出电压(V)位号(型号)红笔接地(正压降)(V)黑笔接地(反向压降)(V) 142D8310.438∞ 24D8610.4451.52 12D8510.4231.66 9IC851(7809)0.4170.425 5IC841(7805)0.5260.658



从图中可以看出，万用表二极管挡输出的2.65V左-右电压分为两种方式：通过开关变压器绕组下端→绕组上端→整流→二极管正极→负极形成导通压降；第二路通过冷负载电路RL回到万用表的负极。此时，万用表显示的压降值为两个并联值，当任何短路元件存在时，万用表显示的压降值都会下降。





开关电源维修3.通电检测有窍门





使用上述方法后，可通电维修。未启动电源的维护步骤如下：





(1)先测量IC801⑥脚是否有12～15V正常启动电压，当启动电阻时R802、R803阻值增大为150kΩ当机器无法启动时，⑥脚电压将低于11.6V。





(2)当⑥脚外接C当816完全失效时，电源将无法启动。⑥脚电压约为4.25V;当C816容量减小至10μF左右时，⑥脚有7.7V电压，机内出现微小的咔嗒’’声音，但整机仍无法启动；例如C816容量从100μF降至20μF左右时，电源可以正常启动。⑥脚电压为11.62V，用15W灯泡欺诈负载为141V输出，但当将 B处换成母0w灯泡作假负载时，电路无法启动，此时测量⑥脚电压降至8.46V。





为方便大家在实际维修中进行比较和参考，特将维修情况整理成表，如表3所示。







表3元件序号损坏电路工作状态IC801⑥脚电压(V)灯泡负载(W) B输出(V)R802、R803阻值增大至150KΩ无法启动11.57150C816容量为0μF无法启动4.25150C816容量为10μF机内出现微小的咔嗒声.7150C816容量为20μF电路正常启动11.6215141C816容量为20μF电路不能启动8.464013





3)当IC801③脚外接R805(820kΩ/2W)开路、R806(1OkΩ)短路时，电路进入欠压保护状态，在实际维护中，R805容易开路。





(4)R810开路，使IC由于因无激励脉冲输入而无法工作。





开关电源维修4.电源可以启动，然后进入自保状态进行维护





采用电阻模拟光耦合工作维护方法，如果电容仍不能启动，则表明故障在主电路中。维护步骤如下：





(1)电源初级稳压控制环路有开路或短路，此时可检测光耦③脚对热地的电阻值、光耦③～④脚间开路，D807开路或短路，C813短路和控制环路开路会导致开机后自保。





(2)C816容量减少IC801没有足够的够的电压和电流。





(3)D806损坏造成IC801⑥脚没有稳定的电压，开机后也会自我保护。







开关电源维修5. B电压输出，高低维护方法





此类故障表明电源初次稳压控制环路异常。





(1)首先用电阻模拟光耦法分离初次稳压控制环路，并在 B处接一只IOOW灯泡作假负载，对 B输出有高有低，可以观察灯泡的闪光。如果分离初次控制电路后输出仍不稳定，说明故障是由初次控制电路引起的，通过测量IC801①脚电压和光耦③、④脚电压的稳定性可以发现相关的损坏部件。二次稳压控制电路也可以通过电压法来判断，个别部件可以通过更换来判断。





(2)对于 B输出异常也可以通过以下方法快速维护:首先用电阻模拟法分离初次电路的稳压控制环路。用5代替模拟电阻kO可调电位器，调节其电阻值， B有相应稳定的电压输出。如果调整此5，kΩ相应的电位器 B输出变化表明故障不在初级控制环路上，而是在电源二级控制环路上。由于二次使用SEl40误差稳压检测。此时， B到SEl40①脚接一只5kΩ电位器，调整此电位器，SE140②如果脚的输出电压发生变化，则证明该集成块正常。在实际维护中调整电位器0～5kΩ变化，其SEl40②脚电压也有10.23～11.33V电压变化。





以上是小编为您介绍的。开关电源维修希望方法的内容能对你有所帮助。有关开关电源维修的更多信息，请继续关注土巴兔学装修。



㈢ 如何维护开关电源？



   简单介绍一下方法:
1.修理开关电源时，首先用万用表检测各功率部件是否短路，如电源整流桥、开关管、高频大功率整流管等；
抑制浪涌电流的大功率电阻是否烧毁。然后检查每个输出电压端口的电阻是否异常。如果上述部件损坏，需要更换。如果开关电源不启动振动，一般检查开关频率是否正确，保护电路是否封锁，电压反馈电路和电流反馈电路是否正常，开关管是否击穿；首先检查保险丝是否熔断，然后观察电源的内部情况。如果发现电源，PCB如果板上有烧焦或部件破裂，应重点检查部件及相关电路部件。检查电源内部是否有糊味，是否有烧焦部件。先用万用表测量高压电容器两端的电压。如果是开关电源不振动或开关管开路引起的故障，大多数情况下，高压滤波器电容器两端的电压没有泄漏和哀悼，电压超过300伏，需要小心。用万用表测量AC电源线两端的正反向电阻和电容器电时，电阻值不宜过低，否则电源内部可能会出现短路。电容器应该能够充放电。脱下负载，测量每组输出端的对地电阻。正常情况下，表针应充放电并摆动电容器，最后指示道路泄漏电阻的电阻值
2.变压器发热或发出"嗞嗞嗞"声音，一般开关频率不对；
3.输出电压电源指示灯通常在副侧短路。
一般开关管、充电电阻、整流二极管容易损坏……所以一般先用数字万用表量，通电检测没有坏的。如果表面能看到烧坏的地方，最好检查一下。……
关于开关电源的维护技巧
通电前，加电检测通电后，观察电源是否烧坏，个别部件是否冒烟。如有，应及时切断电源进行维护。测量高压滤波电容器两端是否有300伏输出。如果不重点检查整流二极管和滤波电容器。测量高频变压器二次线圈是否有输出。如果不重点检查开关管是否损坏、振动、保护电路是否动作等。如果有，应重点检查各输出侧的整流二极管、滤波电容器和三通稳压管

等待电源启动后停止，电源处于保护状态，可直接测量PWM芯片保护输入脚的电压，如果电压超过规定值，则表明电源处于保护状态，应重点检查保护的原因。



㈣ 如何维护开关电源



   只需拆开此开关，即可进行相应的确定性维护。



㈤ 开关电源的维护步骤是什么？如何开始是什么样的想法？



   1.维修开关电源时，首先用万用表检测各功率部件是否突破短路，如电源整流桥堆、开关管、高频大功率整流管；抑制浪涌电流的大功率电阻是否烧断。然后检查每个输出电压端口的电阻是否异常。如果上述部件损坏，应更换。

   2.第一步完成后，连接电源后无法正常工作，然后检测功率因数模块（PFC）和脉宽调制组件（PWM），熟悉相关资料PFC和PWM模块各脚的功能及其正常工作的必要条件。

   3.然后，对于它，PFC电路的电源需要测量滤波电容器两端的电压是否为380VDC左右，如有380VDC说明左右电压PFC模块工作正常，然后检测PWM组件的工作状态，测量其电源输入端VC ，参考电压输出端VR ，启动控制Vstart/Vcontrol端电压是否正常，使用220VAC/220VAC隔离变压器向开关电源供电，用示波器观察PWM模块CT端对地的波形是线性锯齿波还是三角形，如TL494 CT端为锯齿波，FA5310其CT端为三角波。输出端V0的波形是否为有序的窄脉冲信号。

   4.在开关电源维护实践中，采用了许多开关电源UC38××系列8脚PWM由于电源启动电阻损坏或芯片性能下降，大部分电源无法工作。由于启动电流增加，启动电路如下图所示。

当R断路后无VC，PWM组件不能工作，需要更换与原功率电阻相同的电阻。PWM组件启动电流增加后，可以减少R值到PWM组件可以正常工作。修理一个GE DR电源时，PWM模块为UC3843，检测中未发现其他异常R（220K）上并接一个220K的电阻后，PWM组件工作，输出电压正常。有时由于外围电路故障，VR端5V电压为0V，PWM组件也不工作，在修理柯达8900相机电源时，遇到这种情况，VR端连接的外电路断开，VR从0V变为5V，PWM组件工作正常，输出电压正常。

5.滤波电容上没有380VDC说明左右电压PFC电路工作不正常，PFC模块关键检测脚是电源输入脚VC，启动脚Vstart/control，CT和RT脚及V0脚。修理富士3000相机时，测试板上的滤波电容没有3800VDC电压。VC，Vstart/control,CT和RT波形以及V0波形正常，测量场效应功率开关管G极无V0 波形，因为FA5331（PFC）作为贴片元件，机器长时间使用后出现V0端与板之间的虚焊，V0信号没有送到现场效应管G极。将V0端和板焊点焊好，用万用表测量滤波电容380VDC电压。当Vstart/control 端为低电平时，PFC如果不能工作，应检测端点与外围相连的相关电路。

简而言之，开关电源电路困难，功率有大有小，输出电压多样。只要抓住核心，就要充分熟悉开关电源的基本结构和PFC及PWM模块的特步骤和方法，模块的特，根据上述步骤和方法，更多的开关电源维护，可以快速消除开关电源故障，达到事半功倍的效果。



㈥ 如何稳定开关电源电路



   R814.RP801,R815为电压采样，V813.V814.R12.R813基准放大。
V813集电极控制电压V812,V611对V806基极振荡反馈调节电流，
控制V806通导时间稳定输出电压。

。



㈦简单开关电源维修步骤



   先看保险丝有没有烧坏。如果不烧，应该问题不大。如果不烧，检查脉宽控制电路，检查供电是否正常。如果输出电压不对，可能是输出滤波电容，稳压反馈电路有问题。



㈧ 开关电源维修有哪些步骤可以自己处理？



   1、无输出，保险管正常 这种现象表明开关电源不工作或进入保护状态。首先，测量电源控制芯片的启动脚是否有启动电压。如果没有启动电压或启动电压过低，检查启动电阻和启动脚外部部件是否泄漏。此时，如果电源控制芯片正常，可以通过上述检查快速发现故障。如果有启动电压，测量控制芯片的输出端在启动瞬间是否有高、低电平的跳转。如果没有跳转，则表明控制芯片坏、外围振荡电路部件或保护电路有问题。可以先更换控制芯片，然后检查外围部件；如果有跳转，通常是开关管不良或损坏。我公司一直使用浙江埃莫森电气的开关电源。浙江埃莫森电气的开关电源说明书写完整，易于理解。您可以检查 浙江埃莫森电气
2.保险烧或炸 主要检查300V大滤波电容器、整流桥二极管、开关管等部件，抗干扰电路问题也会导致保险燃烧、黑色。需要注意的是，由于开关管的破坏，保险燃烧通常会烧毁电流检测电阻和电源控制芯片。负温度系数的热敏电阻也很容易与保险一起烧毁。
3. 有输出电压，但输出电压过高。 这种故障通常来自稳压取样和稳压控制电路。直流输出、取样电阻、误差取样放大器等TL431.光耦、电源控制芯片等电路共同构成闭合控制环，任何问题都会导致输出电压升高。
4.、低输出电压 除稳压控制电路会导致低输出电压。
找出你的电源是什么拓扑，然后分块，EMC，输入、输出、反馈、保护和控制。然后分块分析维护。如果你不是专业的维修人员，不要轻易触摸。毕竟，涉及电力的东西是危险的。专业维修人员可以上门维修。



㈨ 如何修理开关电源



   开关电源的维护技巧和常见故障

1.维修技巧，开关电源的维修可分为两步：

断电时，看、闻、问、量

看：打开电源外壳，检查保险丝是否熔断，然后观察电源内部情况，如果发现电源PCB如果板上有烧焦或部件破裂，应重点检查部件及相关电路部件。

闻：闻电源内是否有糊味，检查是否有烧焦元件。

问：询问电源损坏的过程，是否非法操作电源。

数量:通电前，先用万用表测量高压电容两端的电压。如果是开关电源不振动或开关管开路造成的故障，大多数情况下，高压滤波电容两端的电压没有泄漏和哀悼，电压超过300伏，要小心。用万用表测量AC电源线两端的正反向电阻和电容器电时，电阻值不宜过低，否则电源内部可能会出现短路。电容器应该能够充放电。脱下负载，分别测量每组输出端的对地电阻。正常情况下，表针应有电容器充放电摆动，最后指示道路排放电阻的电阻值。

加电检测，通电后观察电源是否燃烧，个别部件是否冒烟。如有，应及时切断电源进行维护。测量高压滤波电容两端是否有300伏输出。如果没有，重点检查整流二极管和滤波电容。测量高频变压器二次线圈是否有输出。如果没有，重点检查开关管是否损坏、振动、保护电路是否动作等。如果有，重点检查各输出侧的整流二极管、滤波电容、三通稳压管等。如果电源启动后停止，电源处于保护状态，可以直接测量PWM芯片保护输入脚的电压，如果电压超过规定值，则表明电源处于保护状态，应重点检查保护的原因。

2.常见故障，保险丝熔断。一般情况下，保险丝熔断表明电源内部线路存在问题。由于电源工作在高压、大电流状态下，电网电压的波动和浪涌会导致电源内电流瞬间增大，导致保险丝熔断。重点检查电源输入端的整流二极管、高压滤波电解电容、逆变功率开关管等。，并检查该部件是否有击穿、开路和损坏。如果确实是保险丝熔断，首先要检查电路板上的各个部件，看看这些部件的外观是否烧坏，电解液是否溢出。如果没有发现上述情况，用万用表测量开关管是否短路。需要特别注意的是，当发现某个部件损坏时，更换后不得直接启动。这样，更换的部件很可能会因为其他高压部件仍然有故障而损坏。在完全排除保险丝熔断故障之前，必须对上述电路的所有高压部件进行全面检查和测量。



㈩ 开关电源坏了怎么办 开关电源维修步骤



1.维护开关电源时，首先用万用表检测各功率部件是否突破短路，如电源整流桥堆、开关管、高频大功率整流管、抑制浪涌电流的大功率电阻是否烧断。然后检查每个输出电压端口的电阻是否异常。如果这些部件损坏，需要更换。





(10)如何单独维修开关电源稳压扩展阅读:



开关电源的工作过程相当容易理解，在线性电源中，让功率晶体管在线性模式下工作，不同于线性电源，PWM开关电源是使功率晶体管在导通和关闭状态下工作。在这两种状态下，添加到功率晶体管上的伏-安乘积很小。



与线性电源相比，PWM开关电源更有效的工作过程是通过斩波，即将输入的直流电压切成等于输入电压振幅的脉冲电压。



脉冲的比例由开关电源的控制器调整。一旦输入电压被切割成交流方波，其振幅可以通过变压器升降。输出电压可以通过增加变压器的二次绕组数来增加。最后，这些交流波形通过整流滤波获得直流输出电压。



控制器的主要目的是保持输出电压稳定，其工作过程与线性控制器非常相似。也就是说，控制器的功能块、电压参考和误差放大器可以设计成与线性调节器相同的功能块。它们的区别在于，误差放大器的输出（误差电压）在驱动功率管之前应通过电压/脉冲宽度转换单元。



开关电源主要有两种工作方式:正激变换和升压变换。虽然各部分的布局差异很小，但工作过程差异很大，在特定的应用场合各有优势
