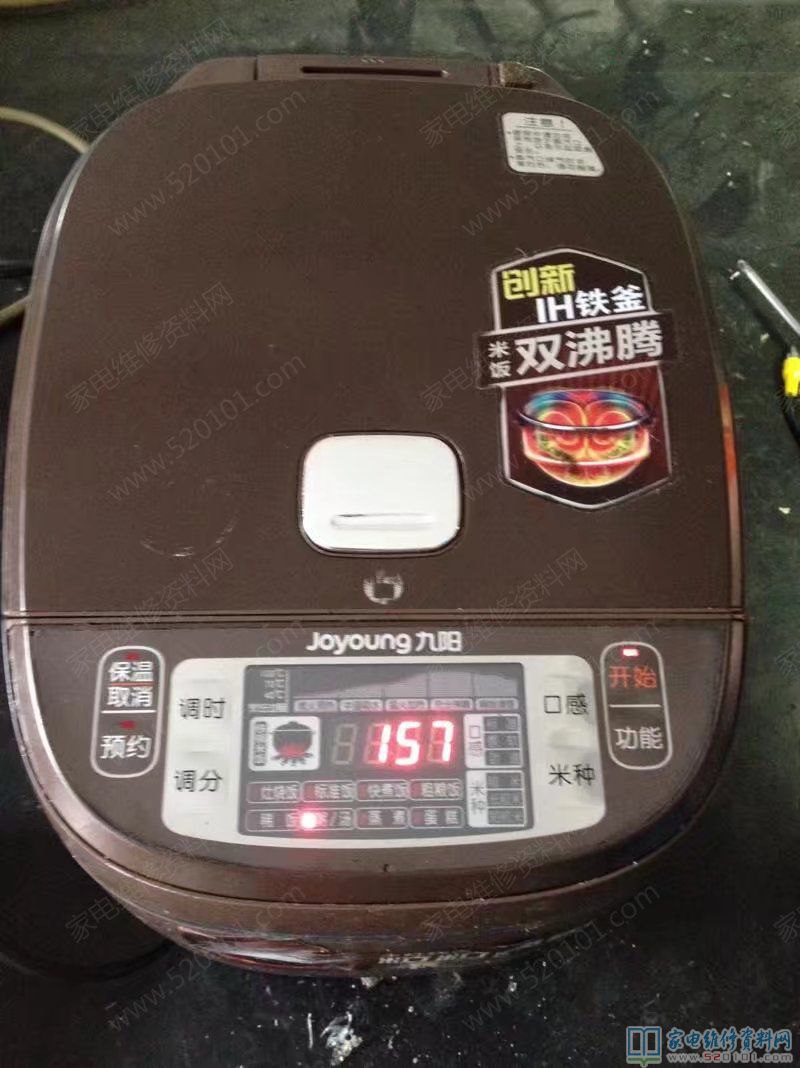

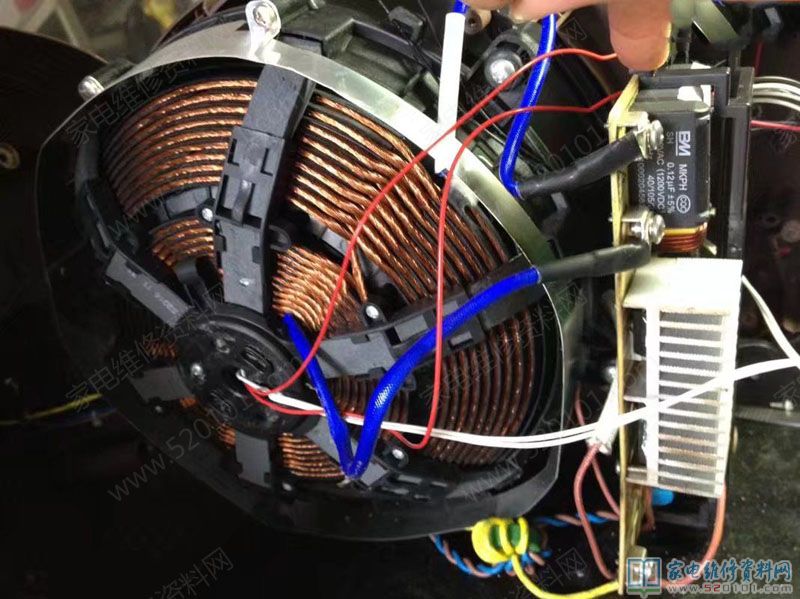

近期接修一台九阳JYF-I50FS07 IH电饭锅,通电有“滴”一声校准,显示器表明0000,全部按键无反映,拆卸一看,原来是电感式加温的。最先查验300V及18V和5V都一切正常,疑按键板有什么问题,维修中发觉此机按键板配电是单独与主板配电的,独立一路配电给按键板,按键板与主板通信根据2个光电耦合器进行。
用数字万用表测蜂鸣声档检测每个按键都能关断,再用1K挡检测发觉“调时”按键引路电阻值在5K上下,别的按键引路电阻值在20K上下,拆换此按键,常见故障清除。

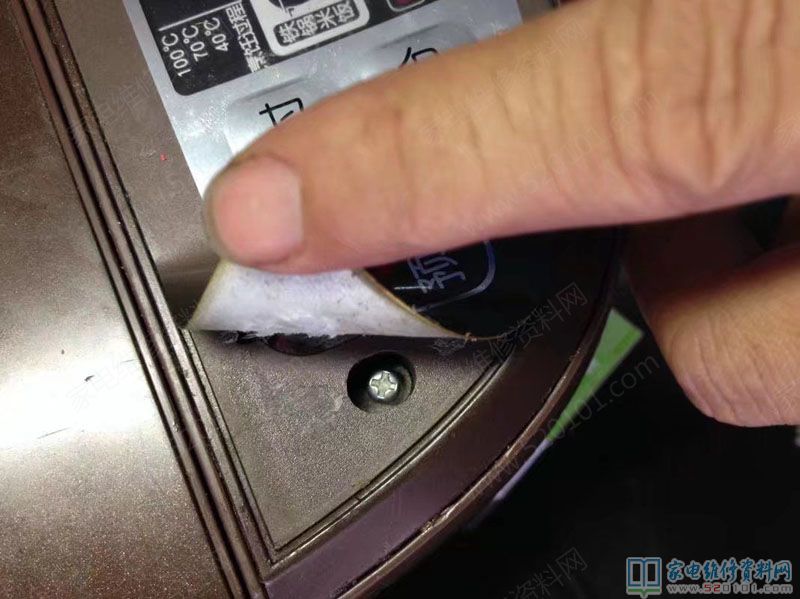

此外说一个关键点,这款机拆控制面板时要撕掉控制面板胶。

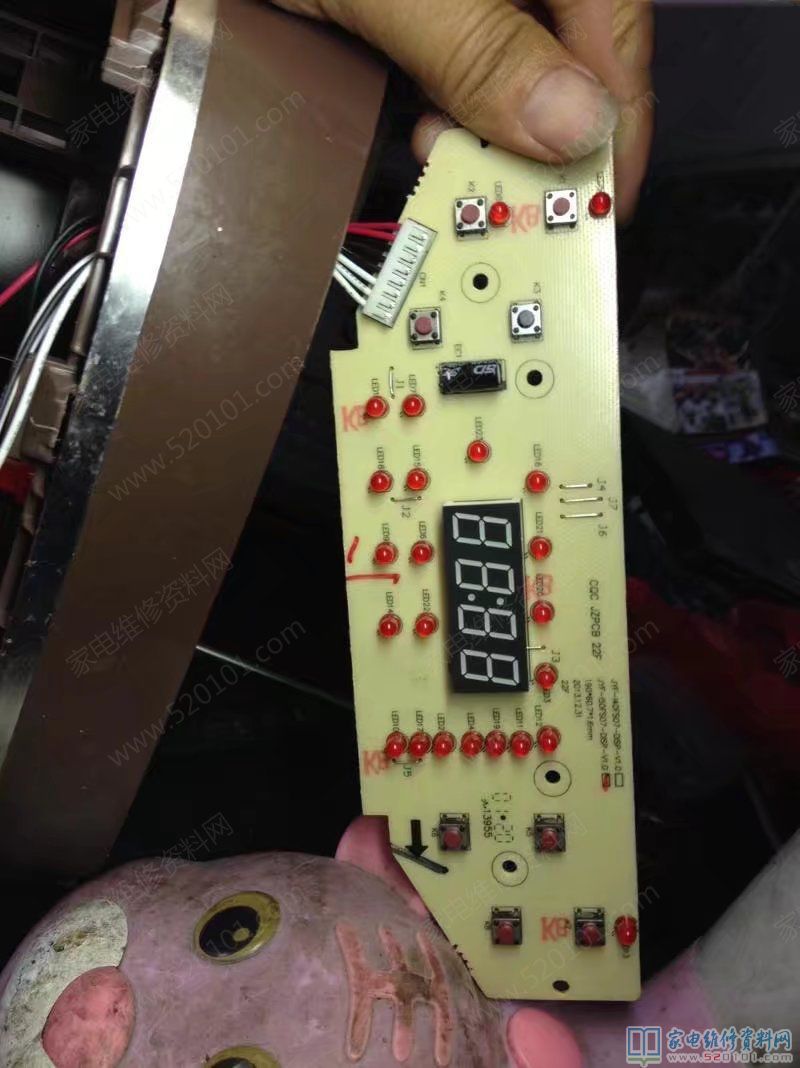

灰黑色按键为拆换的

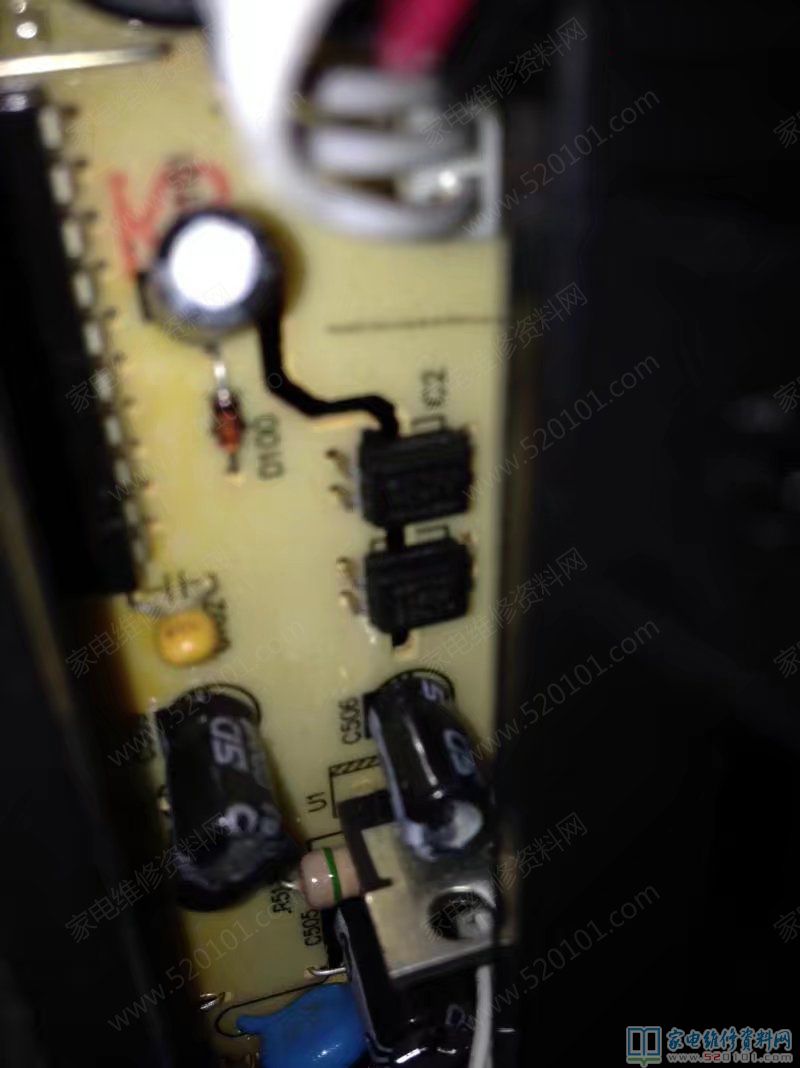

按键板与主板的通信光电耦合器

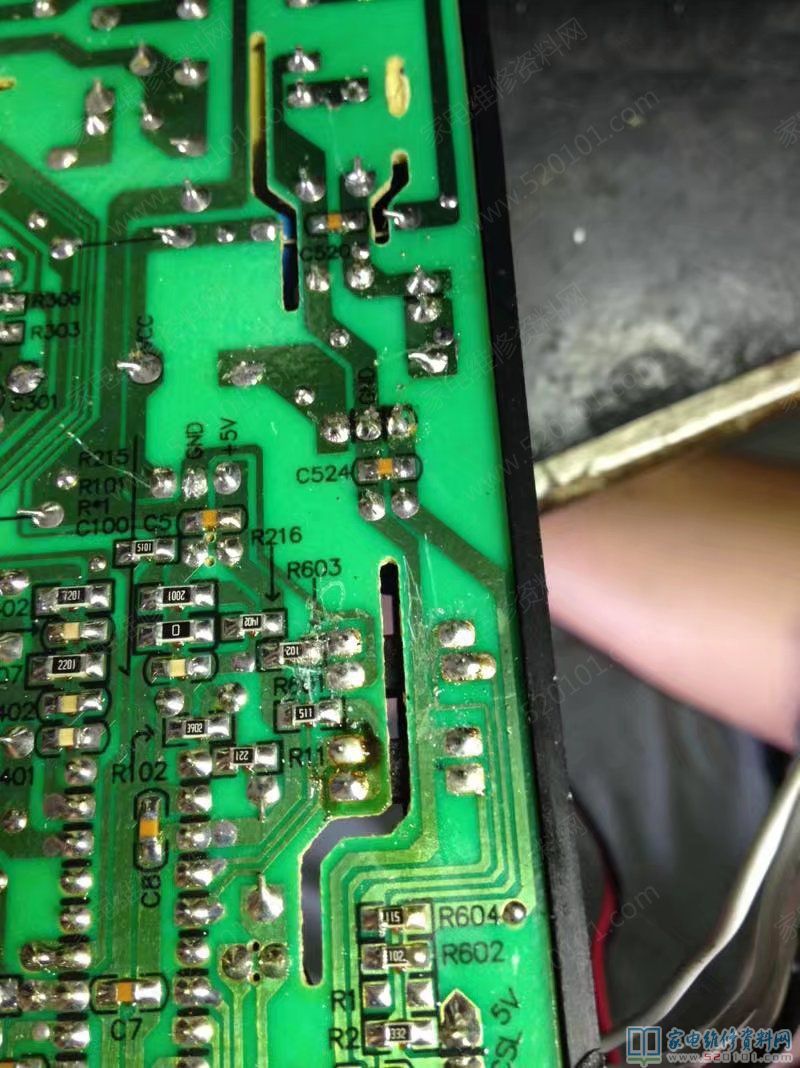

C524上边是按键板配电的IC
