上门顾客家中检修一台万和热水器,常见故障

上门顾客家中检修一台万和热水器，常见故障主要表现为表明E1，此编码含意为不点火或点火不成功。开启前板 ，估测此机带凝结水设备。开启热水器混水阀看到离心风机一切正常运行，接着听到真空电磁阀吸合依次好几声，没听见髙压跳火吱吱声，再后警报声发生，屏显E1。
分析判断髙压脉冲毁坏或主板有什么问题，动手能力搜索脉冲供电线(三根线，红黑蓝，此机万和脉冲器与主板分离出来，并不像普遍的电热水器主板脉冲板一体，而且此万和髙压脉冲器通称小盒子普遍有三种，一种5V供电，一种12∨供电，另一种是110V一220∨AC供电)到主板的插口端，检验具体数据信息如下所示，黑红供电5∨一切正常，绿线点火脉冲控线直流电压在1V多一点(无论开启或关掉热水器混水阀这里测定工作电压不会改变)。数据信息尽管出来，但是一时还不可以分辨常见故障点在哪儿，由于点火时主板并不是传出直流电操纵工作电压数据信号根据绿线推动脉冲小盒子，反而是传出脉冲推动数据信号使其小盒子工作中髙压充放电跳火。

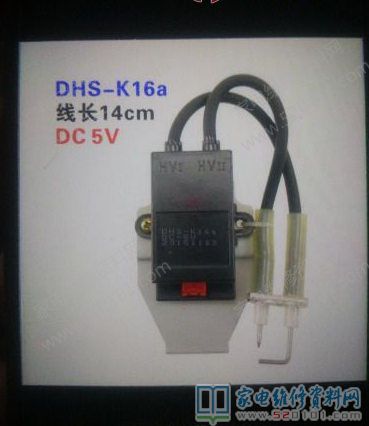

本着有的放矢的标准，拿掉固定不动小盒子的二颗锣丝，取出小盒子细心看了看，标明5∨供电，接着拆卸旧件，换掉新件，再度开机运行调试，久违了的髙压跳火声发生，常见故障清除。因此次维修时忘记了照相，现以在某宝平台上的一张照片展现。
