金元全自动上水电水壶,常见故障修补

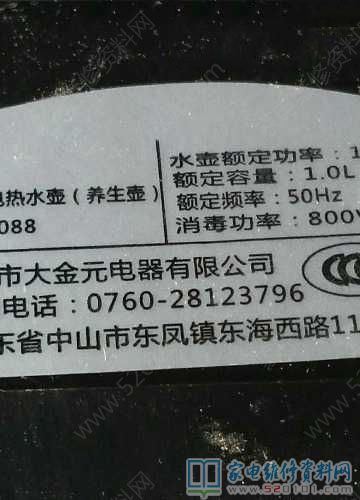

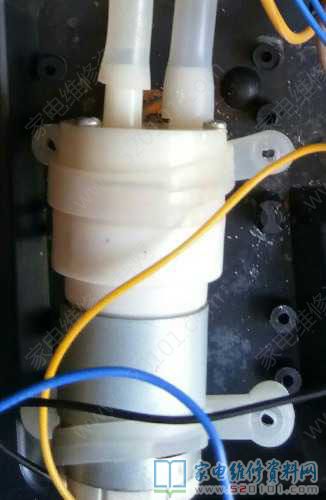

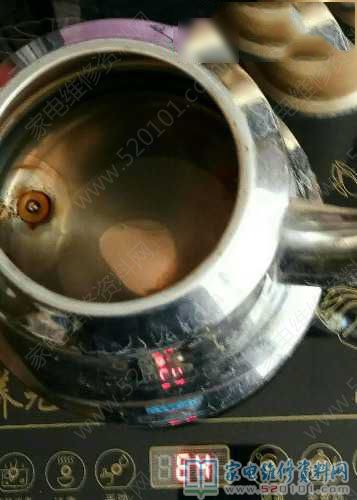

接修一台广东中山市产的金元全自动上水电水壶，常见故障主要表现是启动控制面板表明、实际操作及上水柱上下旋转均一切正常，但不上水，也无电机旋转响声。测上水全过程时电机两接线间工作电压在6-9V 上下晃动。立即拆换电机上水一切正常。殊不知，放水完毕后控制面板表明E4，不加温。依照有的放矢的标准，先测壶内光纤耦合器，电加热器一切正常，壶里温度传感器电阻值128k ，那时候室温在15℃上下，加温后电阻值迅速减少，应属一切正常。

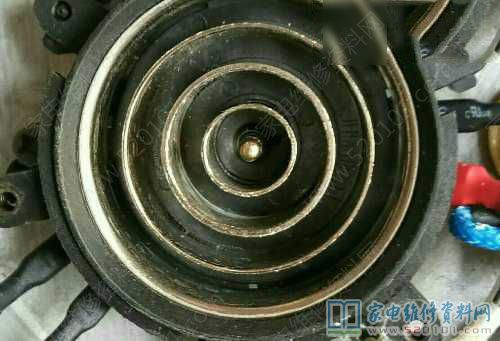

拆卸看设备基座內部，并无断开、损坏、电容器起包等显著毁坏。回过头查光纤耦合器接线，看起来仅有五环的光纤耦合器，具体有六个接线接线端子，由性格外向内分别是电线接头、温度传感器黑条、加温盘红线、加热盘绿线，最正中间是温度传感器红线和水位开关的双黄线。而到了壶内一部分，由外到内分别是温度传感器黑条（接地装置）、温度传感器机壳接线（粗双黄线）、加温盘、加热盘，最正中间则是温度传感器红线和水位开关黑线。一看接线，猛地感觉温度传感器机壳好像应当接地装置，而别的两条线好像均不应该接地装置。看接线接线端子又没拆换过，了解客户获知也未请人P过。

尝试将二者交换，启动控制面板就表明E3且不上水。难道说由外到内的第二环也与接地线相连？难测不清楚，一测吓一跳，与地堵塞，与温度传感器机壳也堵塞。拿手带动该环接线，发觉接线接线端子有点儿摇晃。拆下来含有温度控制器的金属片，总算发生眉目，用焊锡丝焊牢，电脑装机，调试，上水、烧开水一切正常，常见故障修补。
