前一段时间检修一台美的C21-RH2112触碰电滋炉,常见故障状况是触碰不灵敏,分析判断是控制面板坏,因此在网上买回来控制面板,换掉后才发觉按键不灵敏,当时用来的过程中只试了能启动。最终通过细心清查元凶应该是pcb线路板霉变电线间电容器增加其法,详细情况如下图所示。

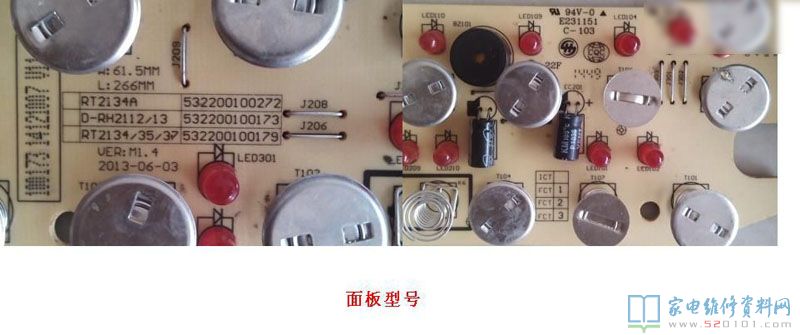

控制面板型号规格

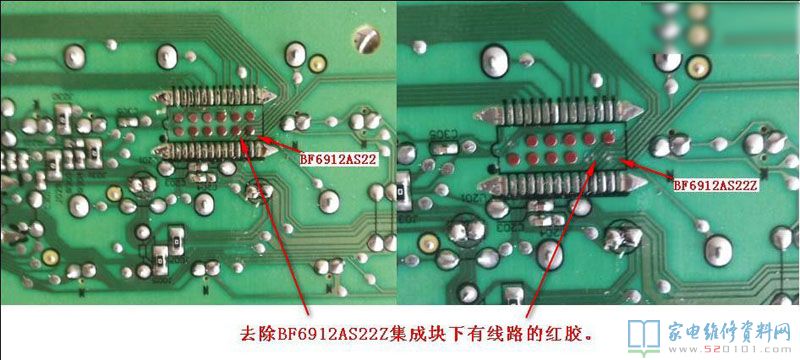

除去BF6912AS22Z场效应管下有路线的红胶
把SM1668下的红胶也除掉

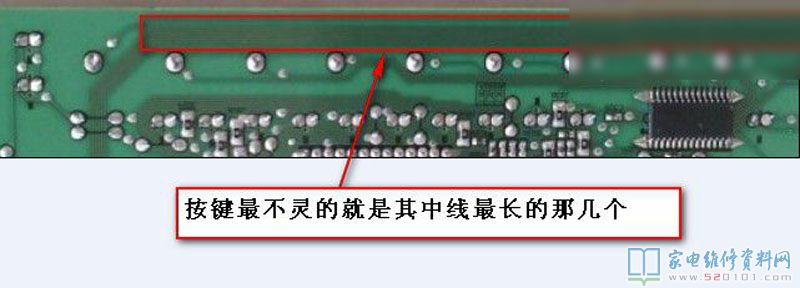

按键最不灵敏的便是在其中线最远的那好多个

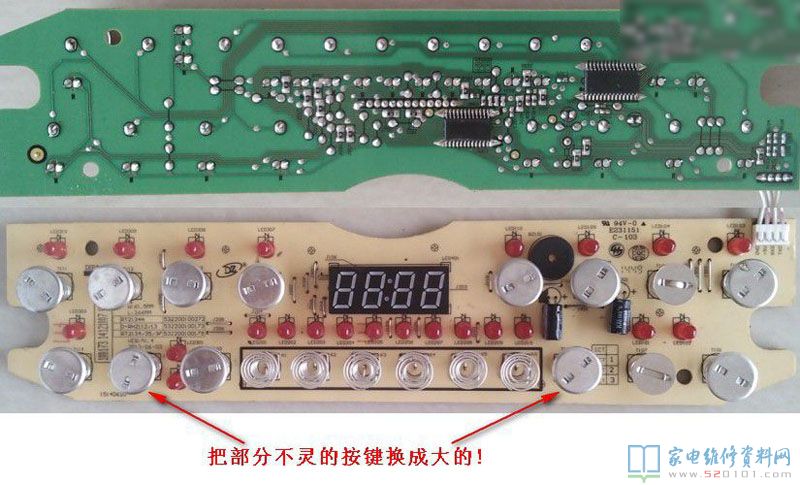

把一部分不灵敏的按键换为大的

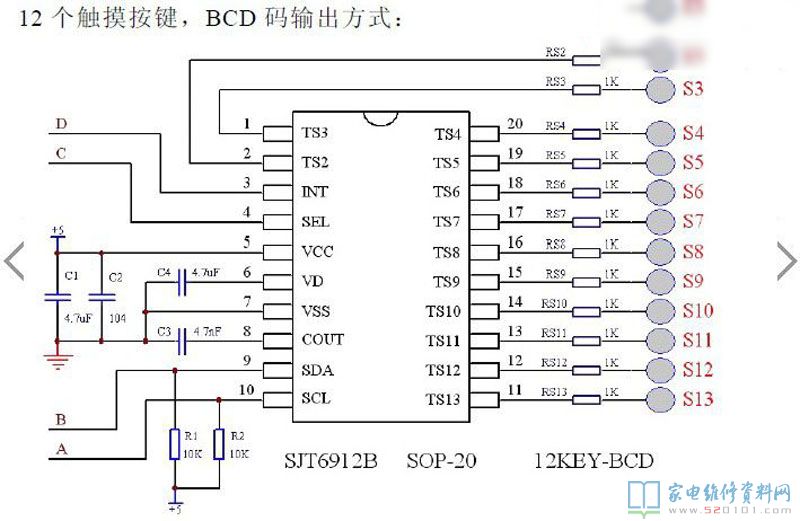

12个触控式按键,BCD码导出方法
