线路板图及电路原理图各自见图下

吉星牌新式电子灭蚊器，既可灭蚊子又可灭蚊蝇，它运用一种对蚊子具备诱惑力的深蓝色暗光将蚊子吸引住回来，当蚊子飞近灯源时触及高压电网而被枪杀，不用一切药物，具有生态环境保护功效。大白天，放进鱼饵，对反感的蚊虫具备强劲的破坏力。

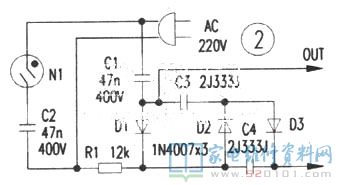

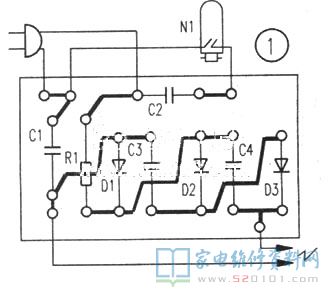

经小编对实体分析，线路板图及电电路原理图各自见图下1、2。

电源电路中沒有环形变压器，而选用电容器降血压及R1限流替代，D1、D2、D3及C3、C4组成倍压电路，把限流后的工作电压再次上升到300V导出，高压电网是由二根平行面并绕的金属材料裸线组成，其终端设备呈对外开放情况，两条线间隔约4mm，当蚊、蝇触及电网时，电流量便会从蚊体极速穿过，使蚊子一瞬间被烧糊。N1是一种独特的深蓝色氖光led灯管（见图1)；C3、C4是耐高压的电力电容器。文中给予的电源电路仅作检修参照，为保证安全，不适合仿造。
