一、电路基本原理

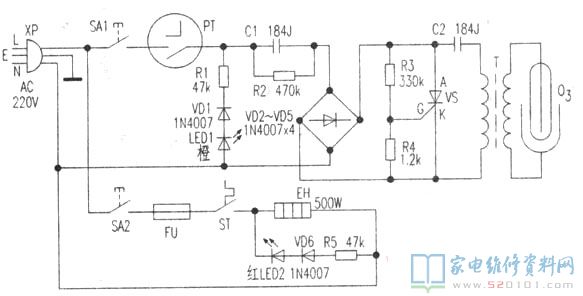

该设备由消毒柜和湿热立式饮水机两部份构成。主机箱上半为湿热立式饮水机，由聪慧座、储水箱、热罐、电热管构成。下半边为消毒柜，由箱门、消毒室、臭氧消毒机和计时器构成。根据实体绘制该设备电路电路原理图如图下所显示。全电路由活性氧消毒电路和饮用水加热电路两部份构成。

1、活性氧消毒电路
XP是电源线插头、SA1是消毒电源总开关、PT是计时器、LED1(橘色)是消毒显示灯、VS是可控硅、T是高压变压器、O3是活性氧放电管。将XP插进电源插头，再将PT旋至所必须消毒時间档位，內部拨动开关接入，闭合SA1，LED1亮，表明逐渐消毒。220V交流电经C1降血压，VD2～VD5桥式整流后向储能技术电容器C2电池充电，充电至一定工作电压值后经电阻器R3使VS开启关断。与此同时充斥着正电荷的C2向T初中级开展充放电，T的次级线圈磁感应出脉冲髙压加进O3两方面充放电，使放电管周边的气体水解形成活性氧正离子。当C2充放电后，VS截至，C2再度电池充电，VS关断，O3充放电，循环往复循环系统以上全过程，进而造成很多活性氧充斥着在消毒房间内，做到消毒的目地。PT倒数计时结束，拨动开关校准，全自动断开开关电源，LED1灭掉，表明消毒进行。

2、饮用水加热电路。
SA2是加热电源总开关、FU是过热断路器、ST是加热温度控制器、EH是电热管、LED2(鲜红色)是加热显示灯。向聪慧座插进水瓶座，生活用水全自动流满热罐。闭合SA2，LED2亮，220V交流电与SA2、FU、ST、EH组成控制回路，EH逐渐提温，当热罐内的温度加热到95℃时，ST温度传感器接触点全自动断开，切断控制回路开关电源，LED2灭掉，EH终止提温。热罐转入隔热保温情况。当饮用水或当然制冷，温度降低到85℃时，ST全自动校准接入开关电源，LED2亮，EH再度提温，使温度持续保持在85～95℃中间。

二、常见故障与检修
1、闭合SA1，LED1没亮，不消毒。
此常见故障多是消毒电路开关电源堵塞而致。查验xP、內部端子板、SA1内未见异常。旋转PT旋纽触感困乏，用万用表测量两管脚，堵塞，表明拨动开关接触点末触碰。拆卸计时器机壳发觉主簧片比较严重形变，整形美容后，接触点恢复过来触碰，常见故障清除。
2、闭合SA1,LED1亮，不消毒。
LED1亮，表明交流电进人电路。不消毒，多是消毒电路有关元器件毁坏，应查验C1、VD2～VD5、VS、C2、T、O3等电子器件。普遍为C2穿透，由此可见是电力电容器抗压不够而致。采用抗压≥400V、容积0．18uF的涤纶电容拆换后，插电调试，恢复过来消毒。
3、PT不离开时。
多是客户错误操作导致的，关键因素是旋转旋纽用力过猛，旋到定位依然用劲造成发条跑位掉下来或断裂，若跑位掉下来再次卡牢就可以修复离开时。若发条断裂，外行一般不容易修完，最好是拆换新产品。
4、闭合SA2，LED2没亮，不发热。
此常见故障多见是FU空烧维护融断。关键因素是客户清理热罐后，忘掉插进桶装水导致热罐没有水，或插进水瓶座但生活用水还未进到热罐内，就闭合加热电源开关，EH马上高烧，使FU全自动融断，起保障功效。拆卸立式饮水机侧板，橇起弯夹取下FU，用型号规格SP、主要参数250V、10A、105℃超温度控制断器拆换。留意，拆换FU需插入胶垫，将弯夹压牢FU，不然起不上维护功效。
5、闭合SA2，LED2亮，不发热。
此常见故障多是EH烧坏。用万用表测量EH两脚，500W电热管一切正常电阻值约97Ω，若无穷表明烧坏。浚机采用红铜电热管，品质较弱，设备故障率较高，提议采用同规格型号等输出功率的不锈钢板电热管拆换。
6、一闭合SA2，开关电源的漏保断路器就断电。
此问题为电热管走电。关键因素是电热管被穿透，铜管裂开，水从裂痕渗透到与加热丝触碰造成走电。拆换不锈钢板电热管就可以清除走电常见故障。
