一、电路基本原理

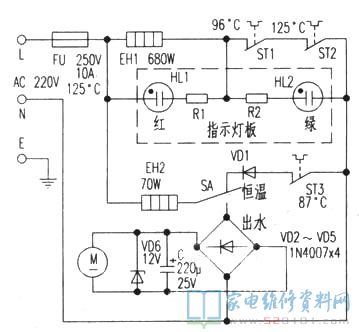

该电热水瓶容量3.6L；加热输出功率680W；恒温功率35W；电泵输出功率4W；装有插下式插座插头电源线。下面的图是按实体所绘的电路电路原理图，元器件识别码系小编所注，仅供参考。全电路由加热恒温电路、电泵出水电路和显示灯板三部份构成，分述如下所示。

1．加热恒温电路。
接好电源，电压经超温断路器FU加至EH1、：EH2一齐加热熬水，加热显示灯HL1照亮，表明提温逐渐。因为隔热保温显示灯HL2被ST1、ST2串连而短路故障，HL2临时没亮。当瓶罐温度升至95℃时，ST3接触点全自动断掉，恒温电路关闭电源而终止加热。这时，EH1仍加热，温度再次升高至烧开时，ST1接触点全自动断掉，加热电路关闭电源，EH1终止加热，HL1灭掉，EH1与HL2串连，HL2照亮，全自动转到隔热保温情况。自此，ST3中断合闭、接入电源，EH2以半输出功率(35W)加热，使瓶罐沸水的气温始终保持在87℃～95℃中间。
2．电泵出水电路。
按住SA，常闭点由“恒温”挡转为“出水”挡，电泵出水电路接入，电压经FU、EH2降血压，经SA加至整流管VD2～VD5整流器，电容器C过滤，稳压极管VD6稳压管导出12V平稳工作电压，M得电推动电泵出水。
电路中，FU及ST2是维护元器件。若电路发生短路故障问题或升温极高，则FU全自动融断断掉整体电源。若忘掉向瓶罐放水而接入电源，EH1造成高烧最先发送给ST2，其常闭点马上断掉，断开加热电路电源，避免烧毁EH1，具有防空烧维护功效。待水瓶座制冷至ST2最低值姿势溫度后，其接触点全自动合闭，放水后水瓶座恢复过来工作中。

二、常见故障维修
1．一接入电源，就马上烧坏过热断路器。
该常见故障关键检验EH1和EH2，通常以EH1內部加热丝部分过击穿黑云母电缆护套与维护厚钢板短路故障较多见。拆换EH1后，再更换SP型FU(250V／10A／125℃过热断路器)。
2．接入电源，隔热保温显示灯亮，不加热。
隔热保温显示灯亮，表明电压进到加热电路，EH1也优良，不加热多足ST1或ST2接触点引路或毁坏而致。经查验，是ST1引路，关键因素是ST1品质较弱，或接触点手市弧烧蚀引路，造成加热电路电源堵塞。用KSD-301型／5A／96℃温度控制器拆换。改装时，需要在温度控制器的壳体上涂一层散热膏，便于触碰传热。
3．加热一切正常，不恒温。
此常见故障多是恒温电路有关元器件毁坏而致。应主要查验EH2、SA、VD1、ST3各元器件，经查验，发觉VD1穿透引路造成EH2不热。用1N4007硅稳压管拆换后，常见故障即清除。
4．按出水电源开关，不出水。
此常见故障多是出水电路电源堵塞而致。先用万用表测量M两边无12V工作电压，然后查验EH2、SA、VD2～VD5等元器件。发觉SA触杆无回力延展性，多是电源开关扭簧造成永久形变造成接触点不合闭。用DM-3型杆杠式电源开关拆换。改装时，需稍作修改，将原杆杠簧片拆下来无需。
5．电泵出水时断时续，比较严重时不出水。
此常见故障状况多是M电机碳刷损坏造成电动机时转时不转，若比较严重损坏则不转。用DB-2型、工作标准电压8V～16V的直流电电泵拆换后，常见故障即清除。
