一、电路基本原理
由红外线发送电路(见图2)、红外线接受电路(见图1)、自然环境色度检验电路(见图4)、警报电路(见图3)、变光及作用挑选电路(见图5)等构成。
红外线发送电路:由V5、V6、R10、C9构成RC选频震荡器,震荡电磁波经R12送进红外线发光二极管D4,向外发送固定不动工作频率的红外线数据信号。

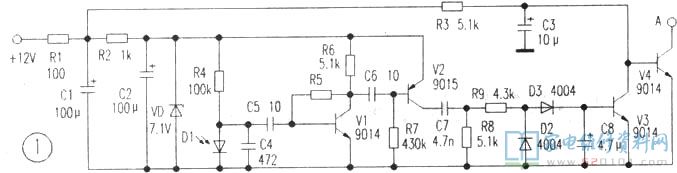

红外线接受电路:D1接收数据信号由V1、V2变大,D2、D3、C8倍压检波,V3、V4开关元件构成。当红外线电二板管接受到红外线数据信号后,如抗压强度充足,则V3关断,V4截至,A点不“接地装置”;相反,如抗压强度不够或收不上红外感应数据信号,则V3截至,v4关断,A与地相连。使SCR2关闭,灯熄;与此同时警报电路工作中。
自然环境色度检验电路:当自然环境色度低时(不适合读写能力),光敏二极管D5电阻值增加,v9因b极其低电频而截至,D6闪光标示警报。相反,D6灭掉。
警报电路:该电路是一个音频震荡器,C3为负反馈电容器。当A点接地装置时,V7、V8基极电路产生通道,电路起振,音箱发音警报;相反,A点不接地装置时,V7、V8无基极电流量而截至,电路停振,音箱不发音。

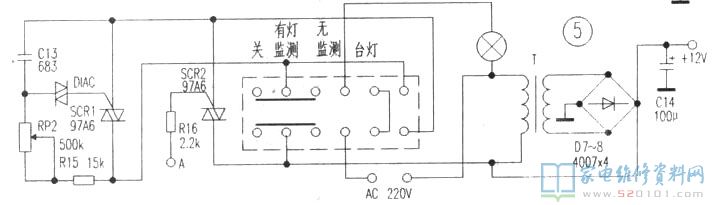

台灯、开关电源、作用挑选电路:(1)台灯:SCR1与灯光效果串连,C13、RP2、R15、DIAC构成开启电路,调整RP2,就可以更改SCR1的导通角,做到变光目地。这时变电器关闭电源,别的电路不工作中。(2)无监测:变电器不连接电路,交流电只提供灯泡,且不变光。(3)有灯监测:交流电一路提供变电器,另一路经SCR2、SCR1串连后赠给灯泡,SCR2受A点的操纵。(4)关:灯泡与变电器所有没电,台灯不工作中。
二、典型性检修案例
(1)、作用挑选为“台灯”,灯泡没亮。
在灯泡一切正常的情形下,关键查图5中的C13、DIAC及SCR1,发觉SCR1有缝隙,拆换后常见故障清除。因为SCR1、SCR2均为中小型塑封膜管,长期工作中易坏,最好是换为带散热器的晶闸管。
(2)、作用挑选为“台灯”,灯泡亮;选为“有灯监测”时,灯不闪也不可以监测。
核查为作用切换开关内有废弃物,造成接触不良现象。用乙醇清理后,常见故障清除。
留意:因为变电器初中级与整流器后的正级在电路上相接,为安全起见,应当拔下电源线插头后再开展维修。
