电蚊拍电路图讲解及检修方式

广州市产的通运牌电蚊拍均选用高压电网枪杀蚊子，具备消灭效果非常的好，方便使用和质优价廉等优势，文中详细介绍此电蚊拍电路图讲解及检修方式，供众多检修网民参照。

一、电路图讲解

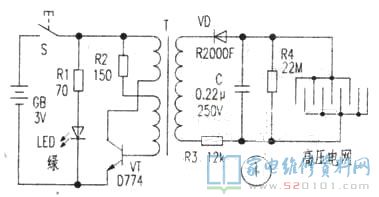

文中小编参考实体绘制电路设计图如下图所示。应用时，装上双节1．5V五号电池。按住电源总开关S，显示灯LED亮(绿光)，表明电源开关接入。由震荡管VT(D774)、电阻器R2、升压变压器T构成的高频率振荡电路起振，在T的次级线圈造成单脉冲高压经稳压管VD整流器，电阻器R3过流保护后向电容器C电池充电，获得约1500V直流电高压加在电网上，一旦蚊子触碰电网，高压充放电将蚊子枪杀。R4是高压电源电路泄流电阻器，以保证使用人的安全性。

二、故障检修

实例1、标示灯不闪，整体无反映。
剖析检修：该故障为开关电源堵塞而致。经查验是电池正级金属片及负级扭簧生锈空气氧化产生接触不良现象，关键因素是客户应用后长期沒有取下充电电池导致电池漏液，造成氧化作用而锈蚀。快速清理生锈物后搪上一层薄锡，插电启动，显示灯亮，电蚊拍工作中一切正常，故障清除。
实例2、显示灯亮，无高压。
剖析检修：按住电源总开关S，听不见“滋滋”声，用改锥触碰电网无火苗，表明振荡电路工作中异常，可能是震荡管VT毁坏导致的。焊下VT检验，发觉该管e—c极引路，用原形号D774拆换，故障即清除。若觅不上该管，可以用BC489、BC538等管道代用。
实例3、显示灯亮，能听见“滋滋”震荡声，但无高压造成。
剖析检修：故障状况表明振荡电路基本上一切正常，无高压多是变压桥式整流电路有故障。用数字万用表工作电压挡精确测量C两边无工作电压，再用电量阻拦测其两边电阳为0Ω，焊下电容器精确测量发觉已穿透。用0.22uF/630V(原是250V)涤纶布电力电容器拆换后，电蚊拍工作中一切正常，故障清除。除此之外，若VD穿透引路，也会造成本故障，可以用R2000F稳压管拆换。
