超声波空气加湿器为例子

一、电路图讲解

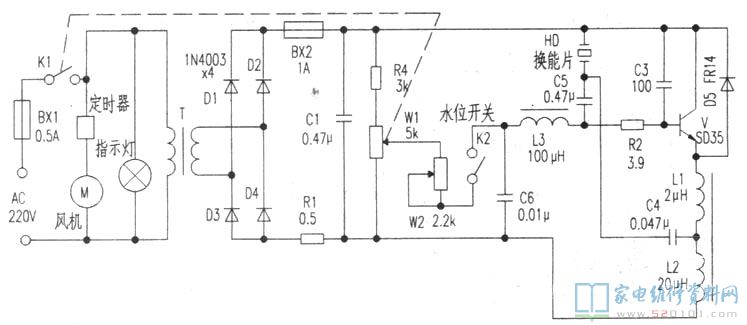

图中为空气加湿器电路设计图。合上电源总开关K1，离心风机运行、显示灯照亮，220V电压根据变电器T降血压，经D1-D4桥式整流，过滤后获得48V工作电压，给超声波振荡电源电路配电。V(SD35)、L1、L2、L3、C3、C4、C5和换能片等构成超声波振荡器。当开关电源接入后，48V经R4、W1、W2分压送至电子管V基极，V逐渐关断，因为有电感元件L1-L3的反电势差功效，电子管V不可以一瞬间饱和状态，根据电容器C4、C5和L3的意见反馈，使V饱和状态关断。因为电感器L上的电流量不可以基因突变，又因L1、L2和L3的极性相反，促使V的电流量逐渐减少，根据正反馈电容器C4、C5，使V的b—e极电流量进一步减少直到截至。又因为电感器L的功效，使V又从截止到饱和状态，循环往复产生超声波振荡。D5的功效是维护V不被穿透。振荡器的电磁能根据换能片HD转化成机械动能将水雾化。调整W1可更改振荡力度的尺寸。W1装在控制面板上贡调整，W2设定在机身做为调整。K2为干簧管水位线检测电源开关，当水位线降低到一定相对高度时，装在浮球里的磁瓦随水位线降低，使干簧管断掉、V停振，提示客户放水。

二、常见问题维修
1．风机运行一切正常，但不喷雾器。
最先检查BX2是不是融断，假如完好无损，再插电检查精确测量C1两边有没有48V直流电压，若沒有该是变电器或整流管有什么问题；若直流电48V一切正常，应先检查换能片HD。用万能表R×1挡精确测量HD环里外表面间电阻器，标准值应是O，若电阻值比较大表明早已毁坏，须拆换。
此外还应检查振荡器等各元器件是不是完好无损。C1、D5、V、K2和意见反馈电容器毁坏也会构成不喷雾器。
2．喷雾量小，调整W1失效。
常见故障造成缘故常为振荡电源电路震幅不够或换能压电陶瓷片表面污垢过多。维修时，可启动精确测量整流器机工作中电流量，标准值应是500mA上下。调整W1，若电流量尺寸有转变，表明振荡器工作中一切正常，不然应关键检查危害振荡电子管V以及偏置和意见反馈控制回路的电感器电容器等元器件。
压电陶瓷片和水位开关(干簧管)表面污垢可以用专用型清洁液清理。清洗后得用冷水多次浸洗，以防残余液态浸蚀换能陶瓷板和干簧管。
3．不锈钢水槽中有水霉产生，喷头无水雾喷出来。
先检查离心风机工作中能否一切正常，若没有风进入，则应开启托架检查风机是不是被卡死，风管是不是阻塞、离心风机是不是毁坏，若检修孔有风刮出，则应检查控制柜不锈钢水槽内水位线是不是过高、造成风管阻塞，使雾水不可以由喷头喷出来。这时，只需将不锈钢水槽的水扔掉一部分就可以。
次之应检查计时器工作中能否一切正常，假如计时器毁坏短路或触点接触不良现象，也会使风机转停。
