广东省产德星DX2000型电热水瓶

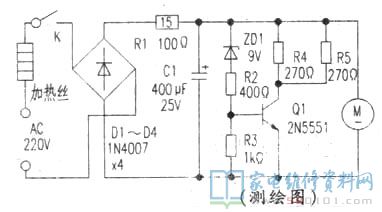

一台广东省产德星DX2000型电热水瓶按下出水电源开关不出水，剖析常见故障在出水操纵电机电源电路中，实绘其电机供电电路如下图所示。按下出水电源开关测得出水电机M两直流电压为0V，一切正常应是12V上下。从图由此可见按下出水电源开关K大盘走势电220V经电加热管降压，二极管D1～D4整流器，再经电阻器R1降压，电容器C1过滤后由三极管Q1稳压管提供电机。经在路检验发觉R1(100Ω/15W)引路，拆换后调试电机能转但转动很困乏，测得电机两边供电仅6V上下，查供电电路元件均一切正常，猜疑是电机堵转，拆卸电机泵发觉內部积有很多污垢，清理再装复原启动，电机工作中一切正常出水成功。
