一、电路图讲解

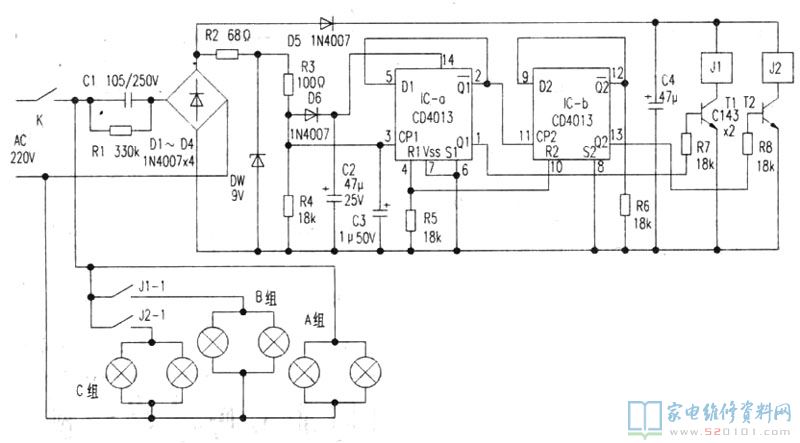

依据实体制作的原理图，如下图所示(图内元器件识别码为文中小编所加)，电源电路关键元器件为双D触发器CD4013，电源电路连接成2个双稳态电源电路。

闭合电源总开关K，220V交流电流经C1、R1降血压，D1～D4桥式整流后分成双路，一路经D5给汽车继电器J1、J2配电；另一路经R2过流保护、DW稳压管、C2过滤后获得9V工作电压给IC配电，这时a、b两触发器Q1、Q2端均为低电频，J1、J2不姿势，其常开触点断开，B、C组灯均处在关闭电源情况，仅A组灯照亮。断开K后第二次闭合K时，因为D6的隔离作用，C2在K断开到闭合这一短期内内迟缓充放电，保持两双稳态触发器情况不会改变。在K闭合一瞬间，C3被电池充电，C3上的工作电压快速升高，CP1被上升沿单脉冲开启，a触发器旋转，Q1端由“0”变为“1”J1得电吸合，其常开触点J1-1接入，与此同时Q1端由“1’'变为“0”。

因为CP2对降低沿单脉冲失效，故b触发器情况不会改变，Q2端仍为“0”，这时A组灯和B组灯照亮。断开K第3次闭合时，C3被电池充电，C3上的工作电压快速升高，CP1被开启，a触发器旋转，Q1由“1”变为“0”，J1关闭电源，其常开触点J1-1断开，B组灯灭掉。与此同时Q1端由“0”变为“1”，这一上升沿单脉冲加至CP2，b触发器旋转，Q2端由“0”变为“1”，J2得电吸合，其常开触点J2—1接入，这时，A组灯和C组灯照亮。断开K第4次闭合K时，CP1端继续被开启，a触发旋转，Q1端由“0”变为“1”，J1得电吸合，其常开触点J1-1接入。Q1端由“1’’变为“0”，b触发器仍保持原情况不会改变，Q2端为“1”，J2-1依然处在连接情况，A组灯、B组灯、C组灯全亮。如断开K再闭合K时，则反复以上全过程。

二、常见故障维修
例1、除A组灯能照亮外，其他两组灯均没亮。
从塑料盒子中取下线路板观查，发觉C1(105/250V)电容器已爆裂，用同规格型号电容器拆换后插电实验，常见故障依然。查J1、J2均不可以一切正常吸合，测Q1、Q2端能正常导出高电平，从而猜测是三极管T1、T2毁坏。取出T1、T2检测确损坏，拆换后常见故障清除。
例2、 A、B两组灯能一切正常照亮，C组灯自始至终没亮。
取下线路板观查，发觉从J2常开触点的变压器接地线开焊，焊补后常见故障清除。
