总馨牌MUL-YT1

总馨牌MUL-YT1-10/YL1-10密闭式全自动湿热立式饮水机选用ro反渗透(RO)纯水器供电，具备自动进水、自动加热隔热保温和少水自动关闭电源等作用。

一、整体构造介绍

该立式饮水机有立式和台式一体机两大类，主体工程基本一致。关键由进水设备、密闭式储水箱、热罐和温／开水阀等构成。接入水资源和开关电源，ro反渗透纯水器根据进水设备向储水箱进水，矿泉水一路经温开水阀供货常温水，另一路注入热罐，经加热管加热后由开水阀供货开水。

二、电路基本原理

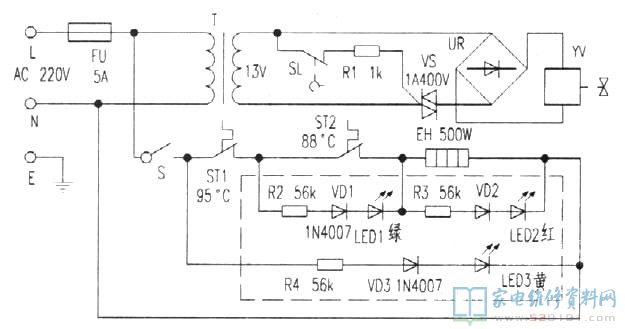

依据实体绘的电路图如图下所显示，电路由自动进水电路和加热隔热保温电路两部份构成。

1．自动进水电路
接入水资源和开关电源，220V电压经商业保险断路器FU加进环形变压器T初中级，次级线圈导出13V工作电压。初始值储水箱没有水或水位线小于设置水位线，磁浮子电源开关SL常闭点合闭，开启工作电压经SL、电阻器R1加至双向可控硅VS的操纵极G，主电级T1、T2关断，接入自动进水电路。13V工作电压加至电子整流器UR键入端，桥式整流后导出端输出脉冲直流电源，磁感应进水阀YV吸合打开闸阀向储水箱进水。当水箱的水位线升高到控制水位线时，SL常闭点断掉，G极丧失开启工作电压．T1、T2极关闭，YV跳停关掉闸阀终止进水。当生活用水后，水位线小于设置水位线反复以上全过程自动进水。
2．加热隔热保温电路
合闭加热电源开关S，指示灯LED3亮白光，表明电压进到电路。与此同时，220V电压经商业保险断路器FU、加热电源开关S、防空烧温度控制器ST1和加热温控器ST2为加热管EH配电加热。加热管E对热罐内的水开展加热，加热显示灯LED2亮彩光，当温度升到96℃时，ST2接触点自动断掉，LED2灭掉，EH终止加热，隔热保温显示灯LED1亮绿光，电路进到隔热保温情况。当食用开水，储水箱向热罐填补凉水或当然减温至85℃时，ST2接触点自动合闭，EH又得电作新一轮加热，使热罐温度维持在85～96℃中间。

ST1起少水防空烧维护功效，当自动进水电路出故障不可以进水时，热罐从而而少水，一旦误合闭电源开关S，加热管的高烧使ST1温度传感器自动断掉，使加热管不会再加热，进而具有少水关闭电源的目地。待立式饮水机减温后，手动式ST1的复位开关使接触点修复合闭，自动进水后立式饮水机就可以一切正常加热。

三、普遍故障维修
1．接入开关电源，不自动进水。
依据故障状况分辨，该故障出在自动进水电路。用万用表测量YV两边无12V直流电压，分辨故障在YV以前。关闭电源查验发觉FU已融断，表明自动进水电路有短路故障故障，观查T外绝缘层烧糊，测其初中级几近短路故障，已损坏。用10W(原5W)中小型环形变压器拆换后故障清除。若YV两边12V工作电压一切正常，则YV很有可能毁坏，可以用万用表测量YV两边电阻测量(一切正常电阻器约32Ω)来辨别。
2．合闭加热电源开关，指示灯没亮，不进到加热情况。
故障状况表明220V电压未进到电路。查验FU一切正常，是S接触点烧毁不关断，关键因素是开闭电源开关实际操作频次太多造成的。用同样型号电源总开关拆换后故障即清除。
3．合闭加热电源开关，加热显示灯亮．不加热。
加热指示灯LED2亮，表明开关电源控制回路基本上一切正常，故障源于加热管EH。因此用万用表测量EH两脚电阻测量为96Ω，一切正常。但发觉EH在其中接于ST2(即开关电源火线零线)那脚压接件极其烧蚀空气氧化，且输电线已烧坏造成上述故障。用水果刀刮除该接脚金属氧化物，拆换插线件后插电调试，立式饮水机一切正常加热，故障清除。
4．合闭加热电源开关，加热显示灯亮，但迅速灭掉，进水阀释放的开水溫度很低。
故障状况表明加热温度控制器ST2姿势溫度稍低，关键因素是立式饮水机使用年限较长．温度控制器电气性能下降，提前断掉开关电源所敛。用KSD-301型、250V／5A／88℃突跳式温度控制器拆换，故障即清除。提示留意，拆换温度控制器时，需在热罐及温控器接触面积涂一层导热硅胶，便于传热温度测量精确。
