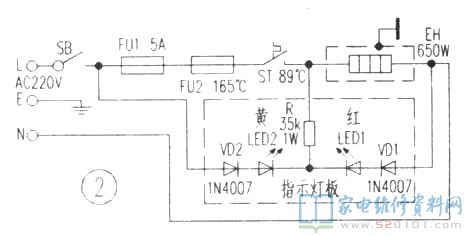

文中将参考实体得出电路图讲解如下图2所显示，装进水瓶座后接入开关电源，合闭加热电源开关SB，220V电压经商业保险器FU1(5A)、过热断路器FU2(165℃)、加热温度控制器ST(89℃)加于电热管EH(650W)上，EH得电对热罐里的水开展加热，与此同时加热指示灯LED1表明彩光。

一、电路图讲解

当温度升到设置温度(98℃)时，加热温度控制器ST姿势，常闭点断掉，EH跳停终止加热，加热指示灯LED1灭掉，保温指示灯LED2表明白光，电源电路进到保温环节。当温度降至设置温度(86℃)时，ST校准，接触点合闭接入电源电路，EH得电再度加热，确保开水温度在98℃～86℃中间。

电源电路中，商业保险器FU1防短路故障，过热断路器FU2防过热，具备双向维护功效。

二、故障检修

例1：合闭SB，加热LED1、保温LED2忽然没亮，嗅到一股尼古丁味，开水逐渐减温不热。
故障状况表明线路有短路故障故障。查验FU1、FU2变黄，测其已融断，初判电热管EH毁坏，拆卸热罐保温海棉，观查电热管引棒烧糊并附带乳白色金属氧化物，测EH两边电阻器无穷，一切正常电阻器约75Ω，从而确定电热管內部加热丝与壁厚间穿透造成烧坏。该电热管选用铜管内绕加热丝而成，因为绝缘层抗压强度较弱屡被穿透。用高品质500W不锈钢板电热管(该管输出功率略小不影响到应用，仅仅加热的時间稍长一些)拆换后故障清除。
例2：合闭SB，加热LED1、保温LED2闪耀一下后不会再亮，但加热一切正常。
依据故障状况剖析，多是指示灯有关元器件烧毁而致。拆下来指示灯板，查验R、VD1、VD2、LED1、LED2等元器件，发觉LED2內部芯子发黑，经测已引路。再测VD2，其正反面向电阻器均为0Ω，表明穿透短路故障。因为VD2短路故障，220V工作电压加进R及LED2上，而R担缸加热、保温两只路的降血压过流保护．因排热输出功率不足(1W)造成高烧自弃，从而穿透LED2造成昕述故障。拆换R(选2W为宜)、LED2、VD2后，插电调试，标示电源电路工作中一切正常，故障清除。
