PZL70B潜水泵式电热开水瓶实体测绘工程电路设计图

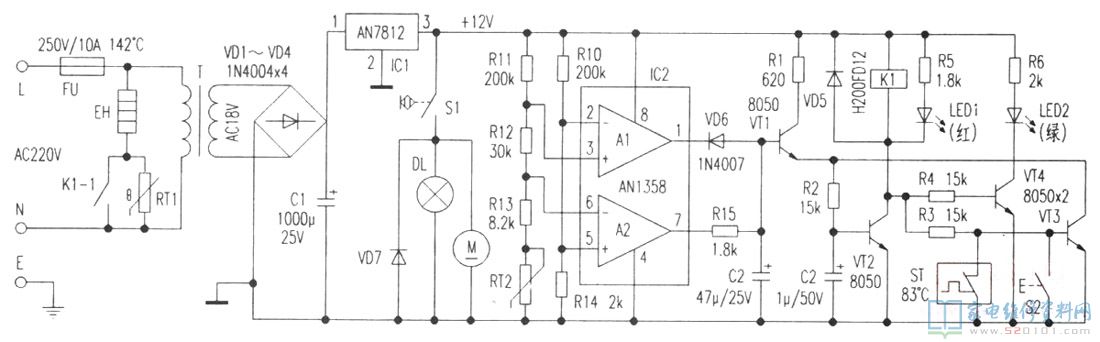

文中以希贵PZL70B潜水泵式电热开水瓶实体测绘工程的电路设计图如下图所示。

一、电路图讲解

接入电压开关电源后，电压经环形变压器T降血压，VD1—VD4桥式整流，C1过滤后获得约18V电压。再经三端稳压器IC1(AN7812)稳压管后输出匀速运动12V做为工作中开关电源。该电压各自由R10～R14、RT2(紧靠开储水箱)分压后加至放大电路IC2的②、③、⑤、⑥脚。因为逐渐水未被加热，RT2的电阻值比较大(约15k)，故IC2中的放大电路A1③脚电压(1.6V)高过②脚电压(0.7V)，A2⑤脚(0.7V)高于⑥脚电压(0.4v)，故Ic2①、⑦脚均输出高电平(约10V)。因此VT1、VT2导通，汽车继电器K1得电姿势，K1-1接入，储水箱底端加热管EH插电加热。加热显示灯LED1(鲜红色)被照亮，当水沸腾时，负温度指数温度传感器RT2电阻值降到约7.5k)，这时IC2中A2的⑤、⑥脚电压相同(均为0.4V)，⑦脚输出低电压，VT1、VT2截止，K1跳停、K1-1断掉，正温度温度传感器RT1被串进驻加热器EH控制回路中，这时若温度减少、RT1电阻值减少，EH加热电流量扩大，使开水瓶处在隔热保温情况，这时加热显示灯LED1(鲜红色)灭掉，隔热保温显示灯(翠绿色)被照亮。温度控制器ST因为已超出设置温度(83℃)，故接触点全自动断掉，VT3导通，VT2基极被钳制为0V，维持截止情况。随時间增加或饮用水瓶里温度降低，温度感应器RT2阻值慢慢升高，即⑤脚电压上升。当⑤脚电压高过⑥脚时，A2⑦脚再次输出高电平10V。

因为温度已降低至ST的设置温度，VT3截止，消除了对VT2的钳制，因此VT1、VT2陆续导通，K1姿势，K1—1接入，RT1被短路，220V根据主加热器EH再次加热，随后循环往复反复以上全过程。图内S2是“再烧开”旋钮开关，当又必须开水时(这时ST因温度已超出83℃而处在断掉情况)，可将S2按压一次，这时VT3截止，VT1、VT2导通。此时S2虽已断掉，因为VT2已导通，使VT3 b极电压几乎为零，故VT3仍处在截止情况。K1-1合闭，由主加热器对水进一步加热，直到烧开后，A2⑦脚输出0V，VT1、VT2才可以再次截止，加热才可以终止。顺带强调：不论是加热情况或是隔热保温情况，A1输出端①脚自始至终输出高电平，A1具体起保障功效。例如RT2、R11引路或电阻值增加，可能使②脚电压超过③脚电压，因此①脚输出负电荷平(电压<0)，VD6导通、VT1截止，VT2截止，K1-1断掉，主加热终止。出水量电源电路由加水电源开关S1、装水照明灯具DL和电动水泵M构成。当接杯子靠压加水电源开关S1后，电动油泵插电转动，水泵照明灯具照亮，沸水经排水口流人杯里。当杯子拿开后，加水电源开关S1全自动断掉，离心水泵跳停停止工作，DL也与此同时灭掉。

二、常见问题
1.自始至终处在隔热保温情况(信号灯长亮)，即使按压“再烧开”钮S2，绿灯也不可以照亮，水不可以加热至烧开。
该状况表明常见故障有几种很有可能：一是温度感应器RT2短路故障或R10、R12、R13引路或放大电路IC2自身毁坏，导致IC2⑦脚不可以输出高电平(10V)，显而易见VT1、VT2不可以导通，汽车继电器K1不可以得电吸合；二是操纵管VT1、VT2的偏置电源电路或VT1、VT2自身毁坏(例如引路)，导致K1不可以吸合；三是VT3穿透。可应查IC2⑦脚是不是能输出高电平。若不可以输出高电平，再查IC2⑤脚电压是不是高过⑥脚电压，③脚电压是不是高过②脚电压。要不是，表明IC2②、③、⑤、⑥脚外接分压电路元器件有毁坏；若是，表明IC2自身毁坏。假若⑦脚能输出高电平，则表明VT1、VT2的偏置电源电路或其本身毁坏，此外很有可能为VT3穿透。
2.绿灯照亮，水可被加热，但不可以烧开。
这类说明汽车继电器工作中电磁线圈引路或常开触点比较严重空气氧化或烧蚀，这时虽然接触点互通，但不可以插电(这也是小编维修时碰到的常见问题)。如果是接触点烧蚀空气氧化，可以用“0”号打磨砂纸细心打磨抛光；假如断路器有凹痕，则需要拆换，可以用型号规格为JZC22F／12V/15A或20A汽车继电器代用K1。
3.不可以处在隔热保温情况，绿灯自始至终照亮，水一直处在熔化情况。
这种情况表明VT1或VT2处在穿透情况或RT2或IC2(含它的偏置元器件)无效，也是有可能是温度控制器ST接触点一直处在黏连情况或VT3引路。可应查IC2⑦脚是不是已输出0V。若沒有，可应查RT2的电阻值能不能随温度上升而降低。若能，再确定一下当水沸腾时IC2⑤脚电位差是不是与⑥脚相同。若不可以，可调整R14，使之相同。假若是相等的，则表明IC2毁坏。假设在以上查验中IC2⑦脚是输出的0V，那麼就需要查验VT1、VT2、VT3和ST。检修实践活动表明ST断路器处在黏连情况是一种常见问题。
4.杯子靠压电源开关S1，但不可以出水量。
这种情况有二种状况：一是若不出水量，加水显示灯DL(淡黄色)都不亮，则是轻触开关Sl內部接触点空气氧化；二是DL能照亮，但不泵水，则是电动油泵毁坏。
